ASRock Steel Legend Dark 360 LCD に換装したのでちょっとレビュー

カテゴリ	項目
基本情報	型番	90-ASLA36-BAAGA5
	対応ソケット (AMD)	AM5, AM4
	対応ソケット (Intel)	LGA1851, 1700
ウォーターブロック	寸法	(L)100.4 x (W)86 x (H)107.6 mm
	材質 (コールドプレート)	銅
	LED	ARGB
ラジエーター	寸法	(L)397 x (W)120 x (H)27 mm
	材質	アルミニウム
ポンプ	回転数	1200 – 3100 ± 10% RPM
	電流 / 電圧	0.38A / 12V
	コネクタ	PWM (4 ピン)
VRMファン	寸法	(L)70 x (W)70 x (H)25 mm
	回転数	最大 3000 ± 10% RPM
	コネクタ	PWM (4ピン)
	電流 / 電圧	0.12A / 12V
ラジエーターファン	寸法	(L)120 x (W)120 x (H)28 mm
	回転数	0 – 2500 ± 10% RPM
	風量 (最大)	76.7 CFM
	静圧 (最大)	4.16 mmH2O
	騒音値 (最大)	38.3 dB(A)
	コネクタ	PWM (4ピン)
	電流 / 電圧	0.30A / 12V
	ベアリング	デュアルボールベアリング
スクリーン	タイプ	IPS LCD
	サイズ	3.4インチ
	解像度	480 x 480
	表示色	24-bit
	輝度	250 cd/m²
	リフレッシュレート	60 Hz
	フレームレート	60 FPS
	コネクタ	USB Type-C
チューブ	材質	IIR + EPDM
	長さ	450mm
保証	AIO クーラーモジュール	6年
	LCD ディスプレイモジュール	2年

製品外観

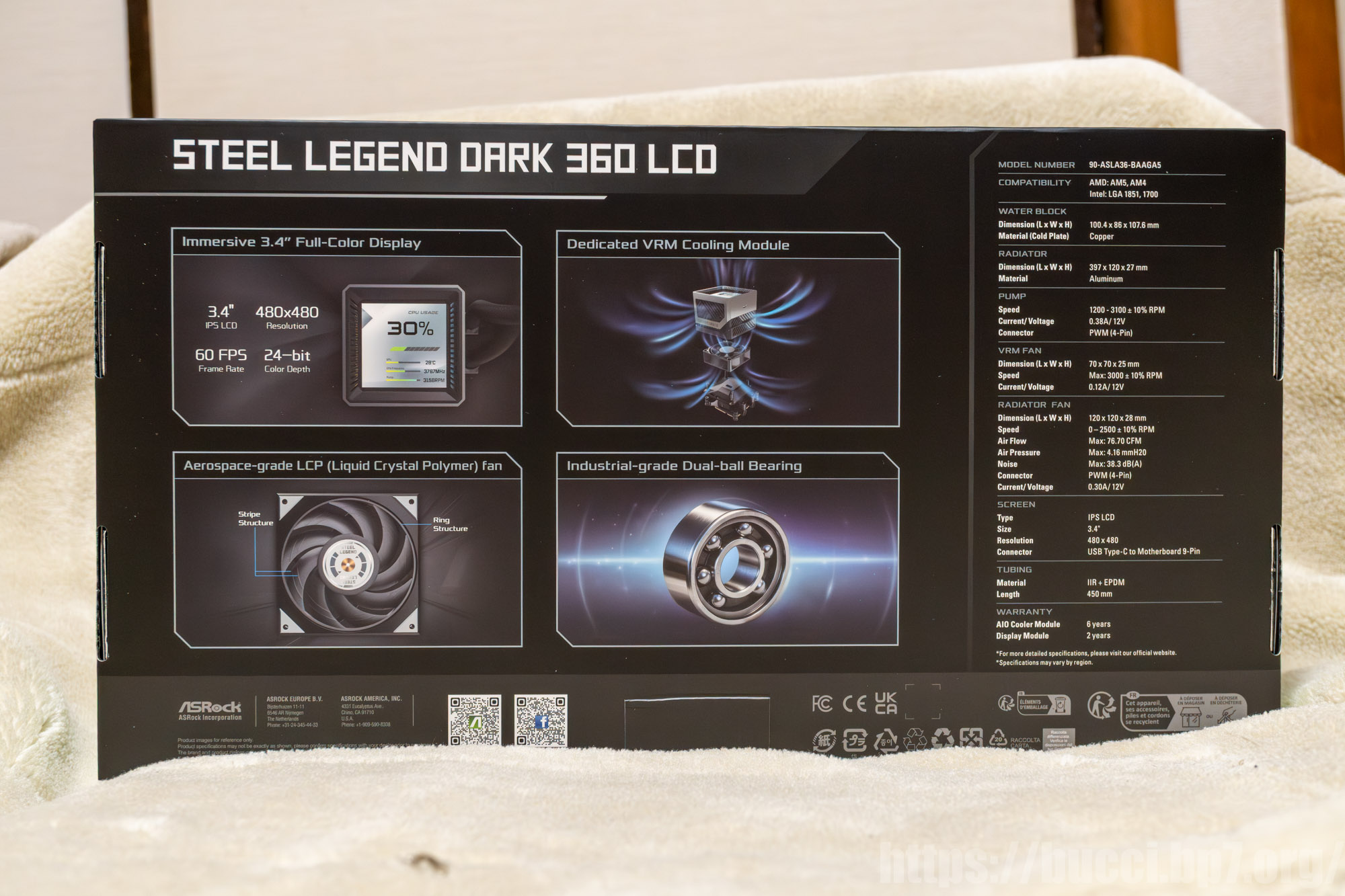

パッケージ

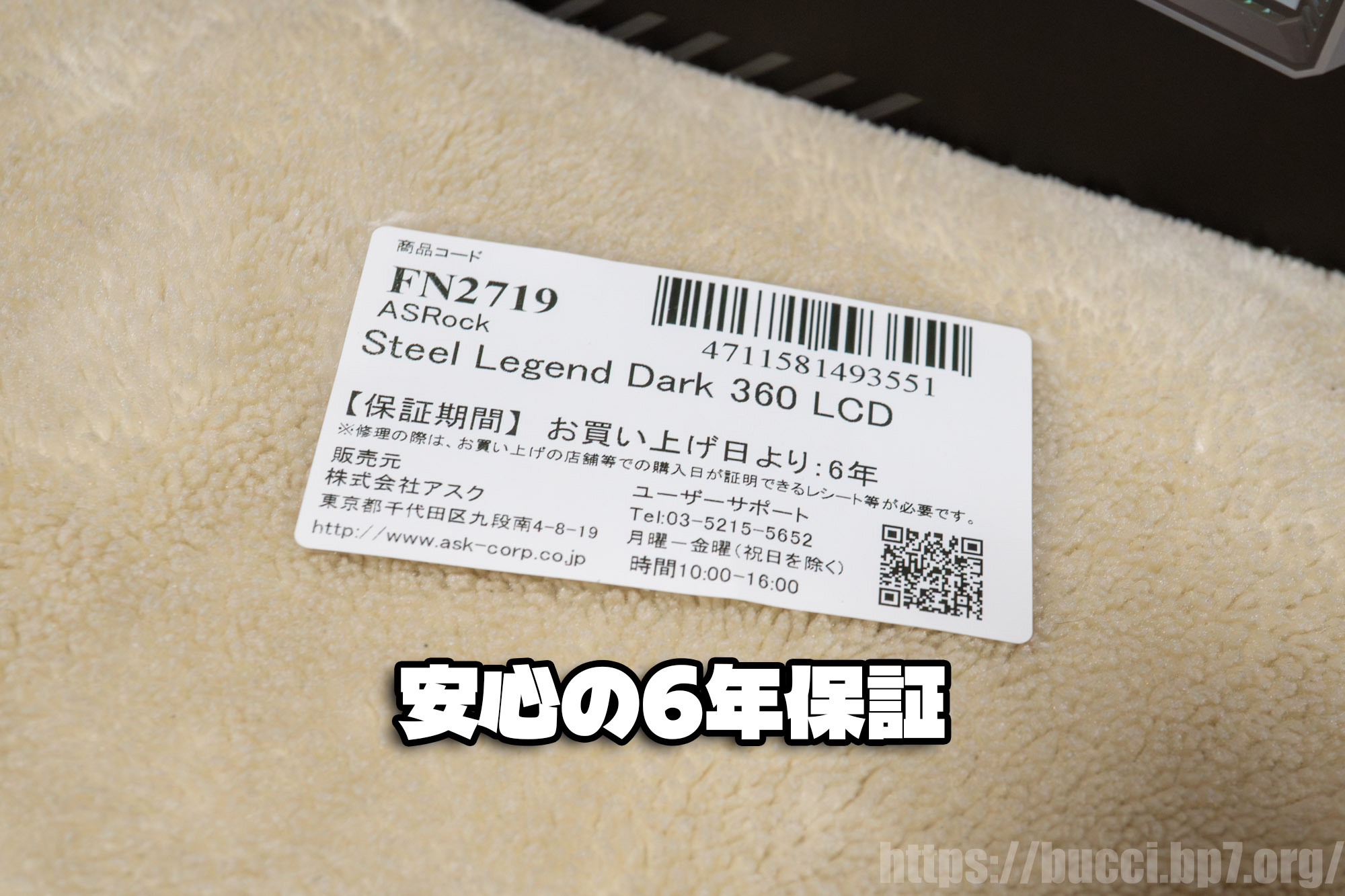

　外装のビニールには製品保証シールが貼付されていた。
　正に安心の 6 年保証。

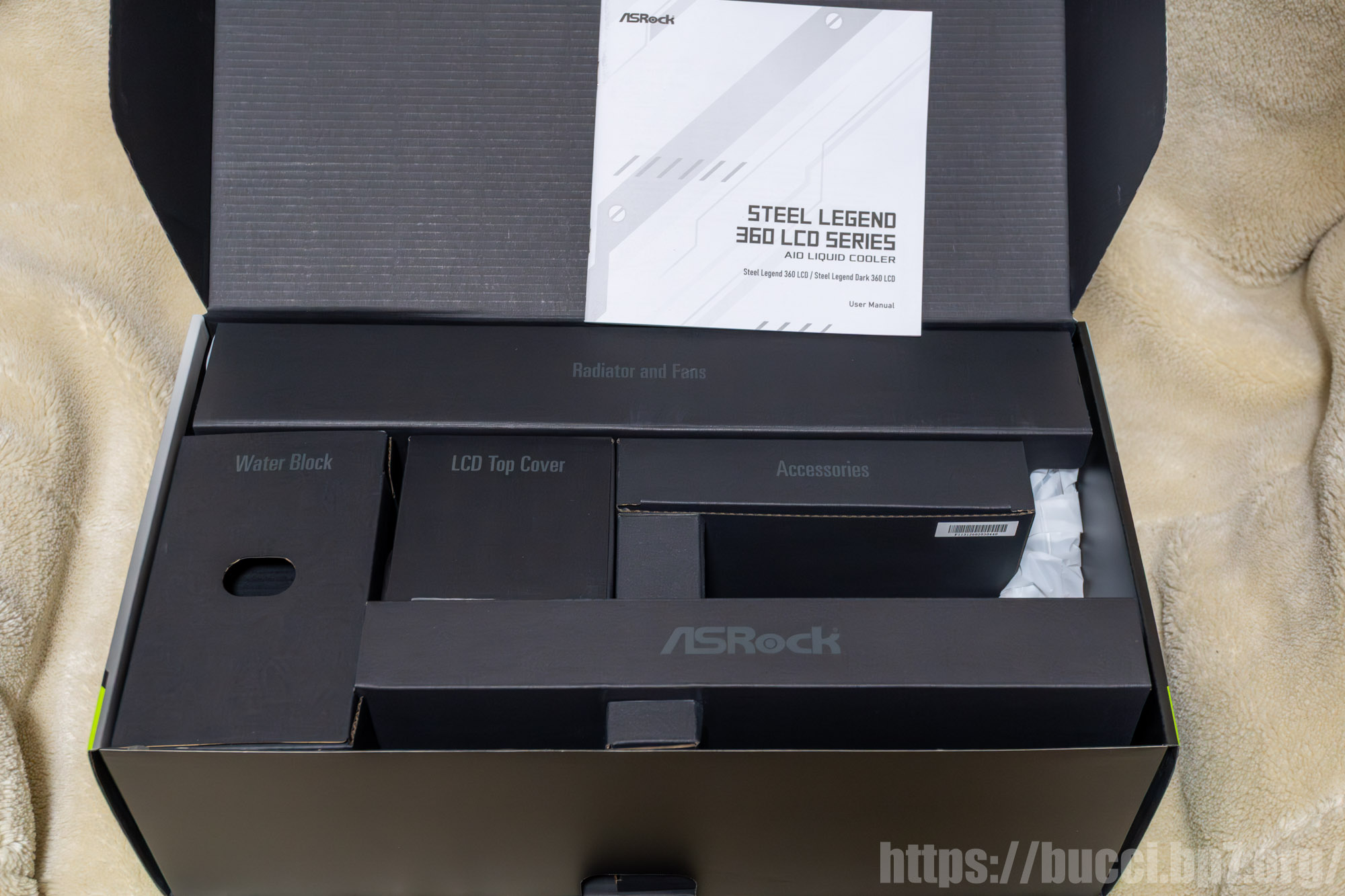

　開封した所。各パーツが箱に収められ整然としている。

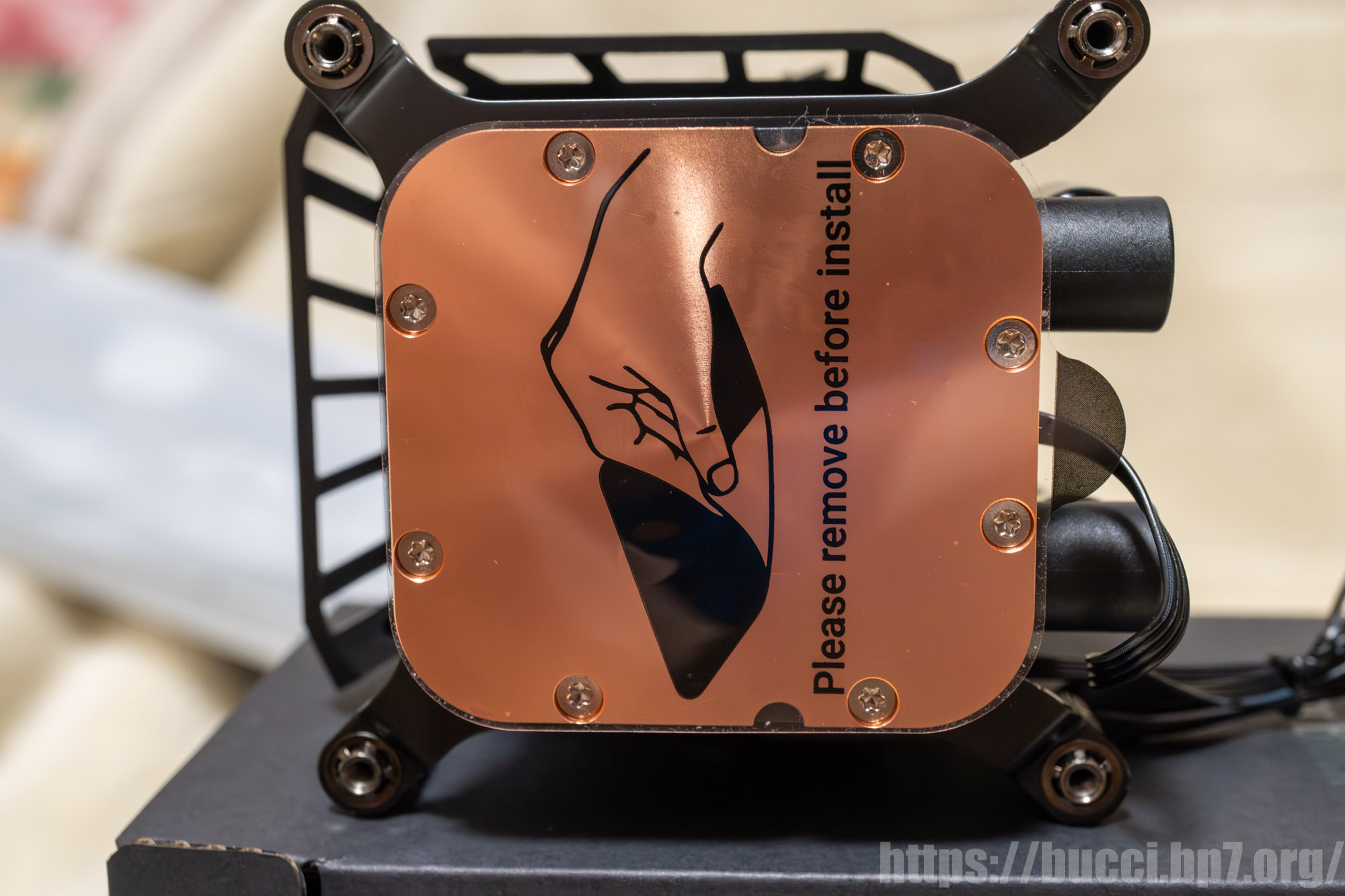

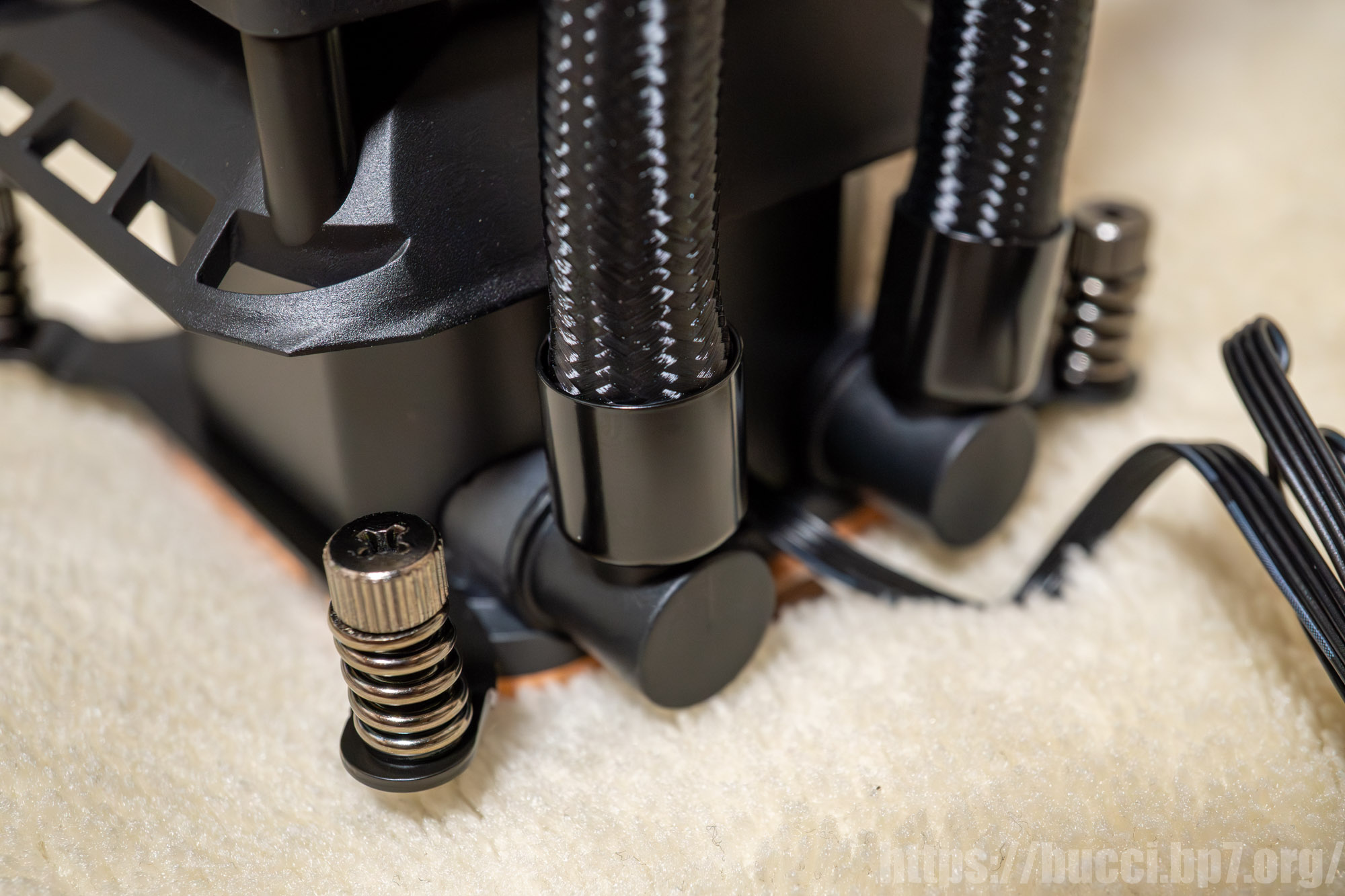

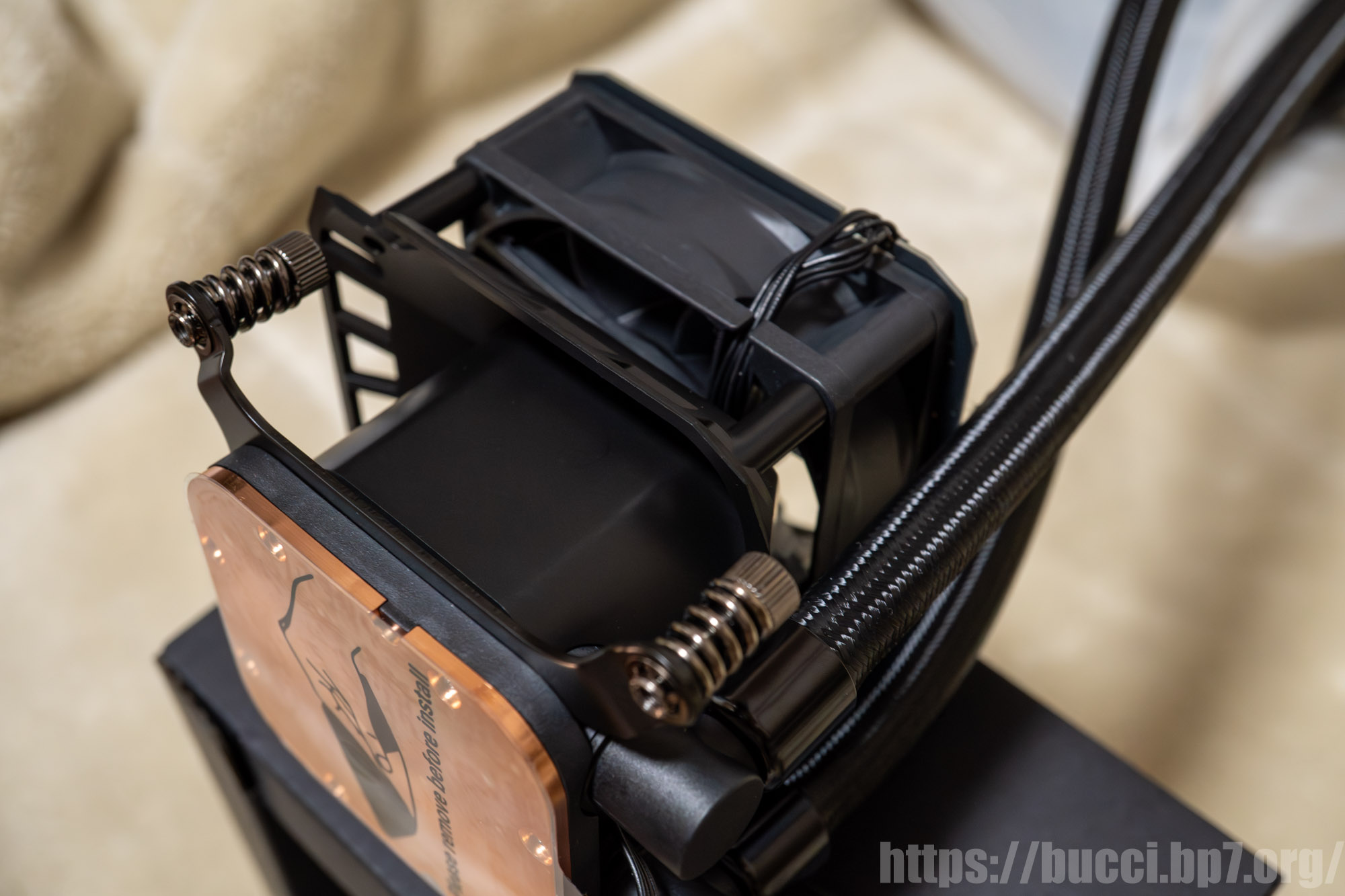

ヘッド部

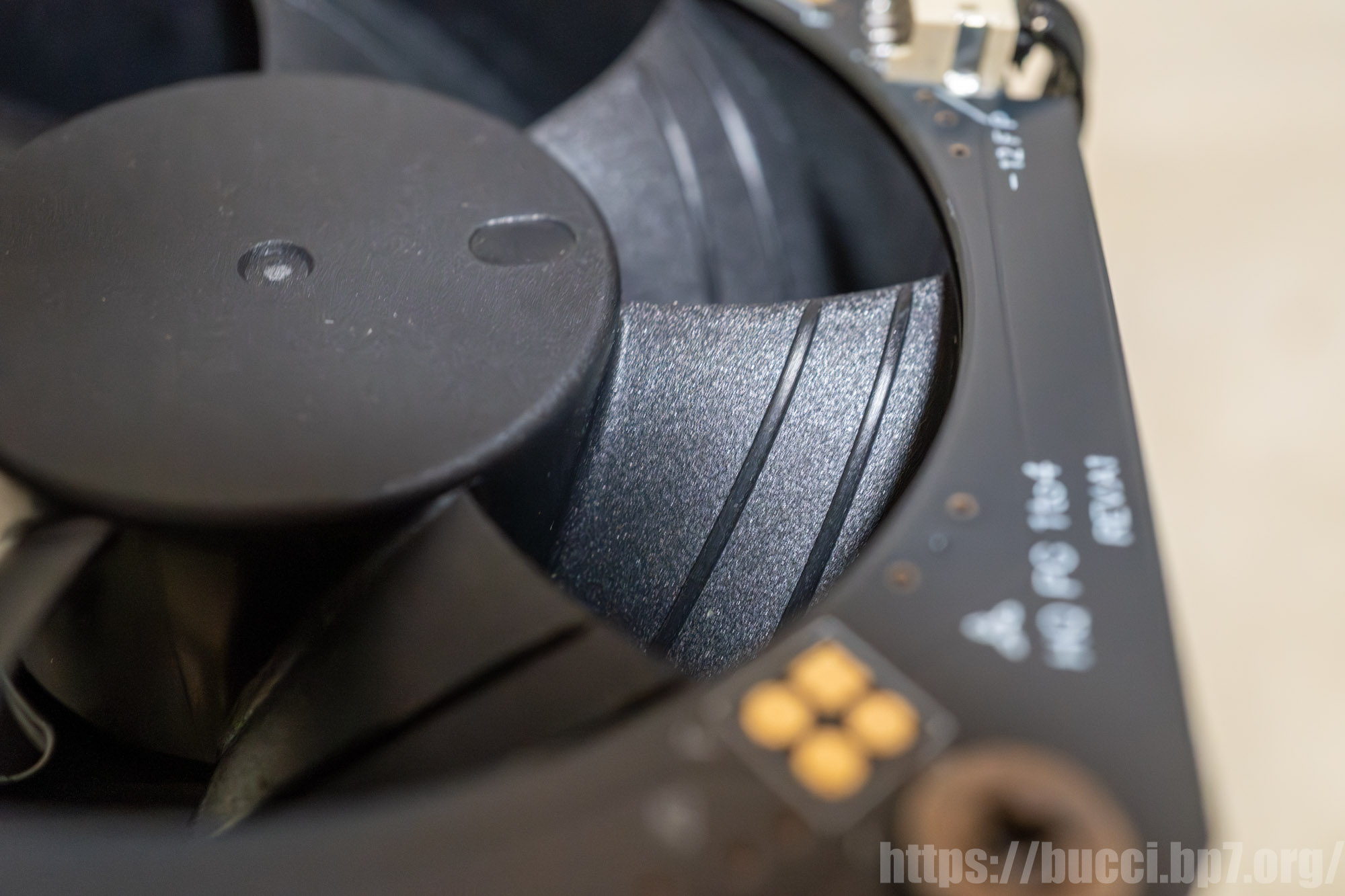

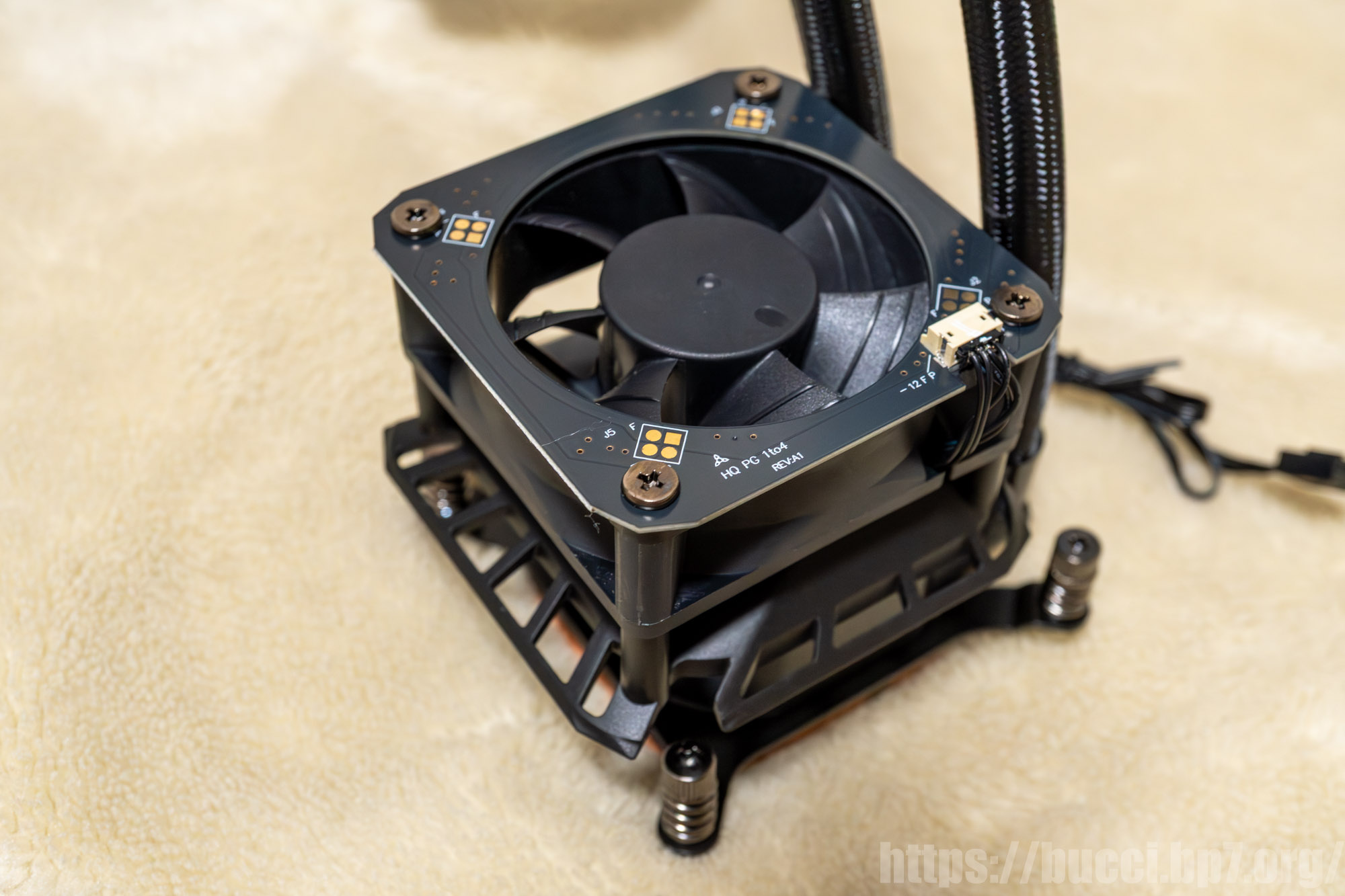

　ヘッド部分はポンプに VRM ファンが乗っかっている。
　ファン 4 隅のネジに LCD がマグネットで吸着することで合体する。

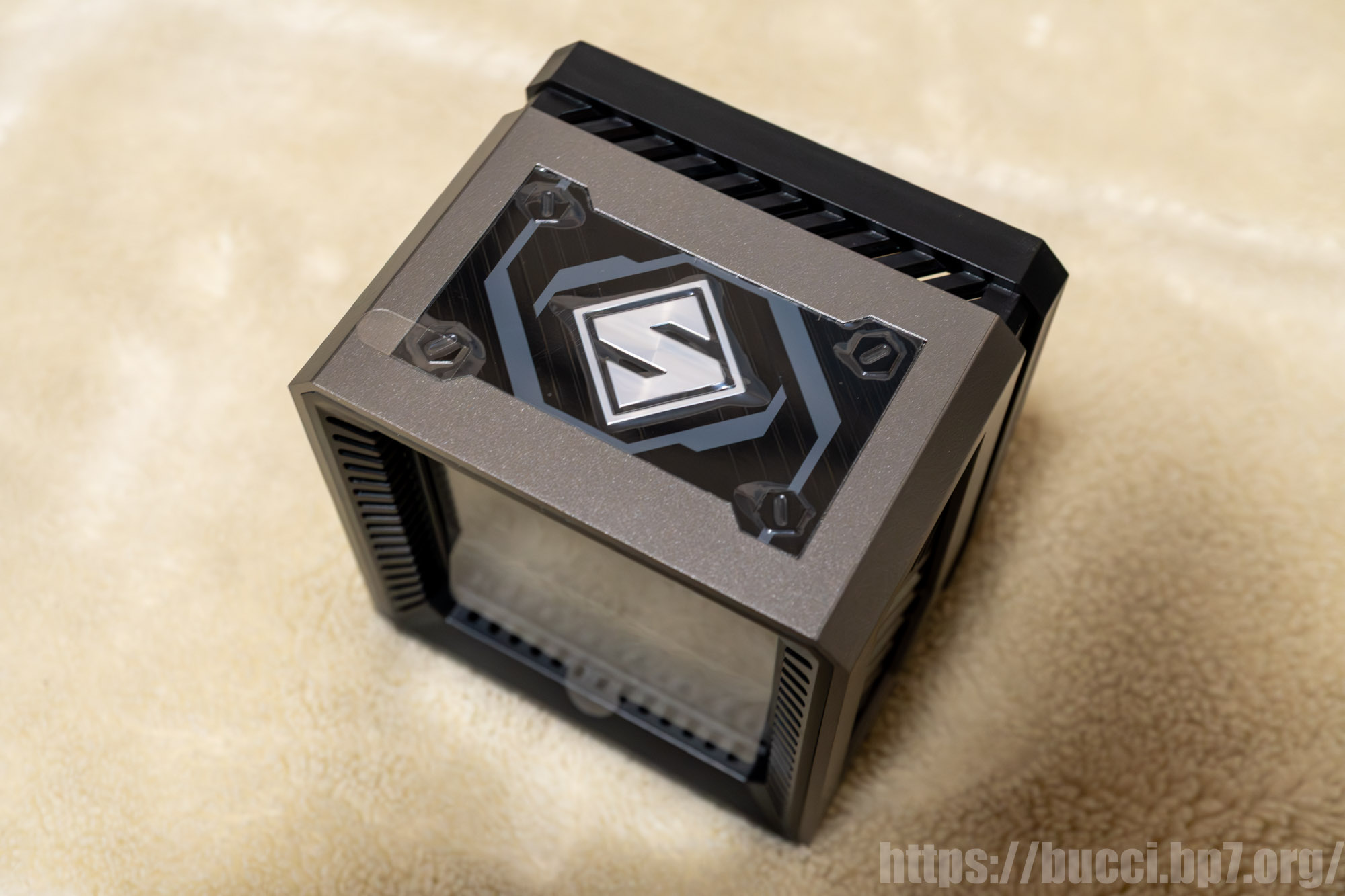

LCD

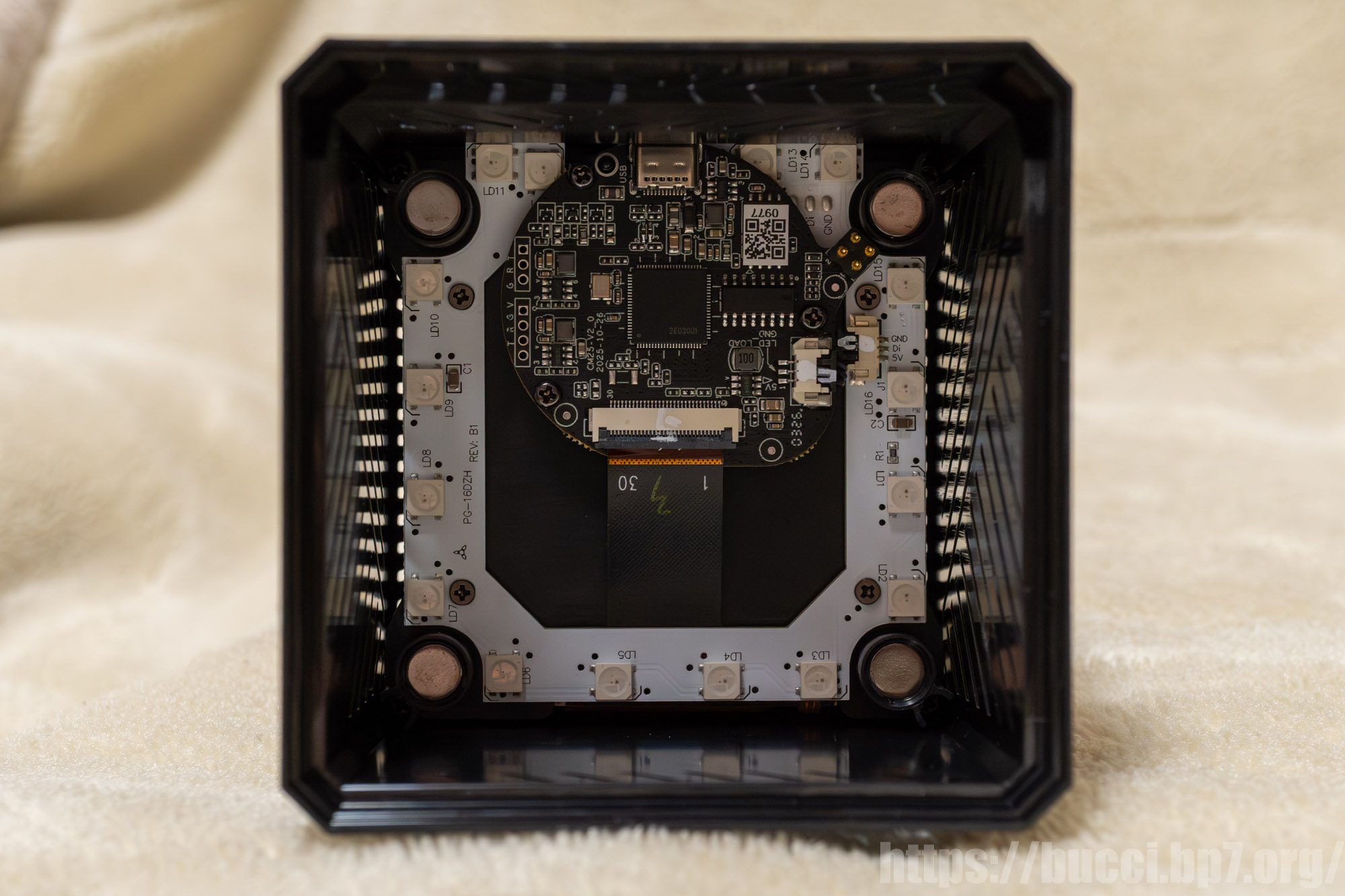

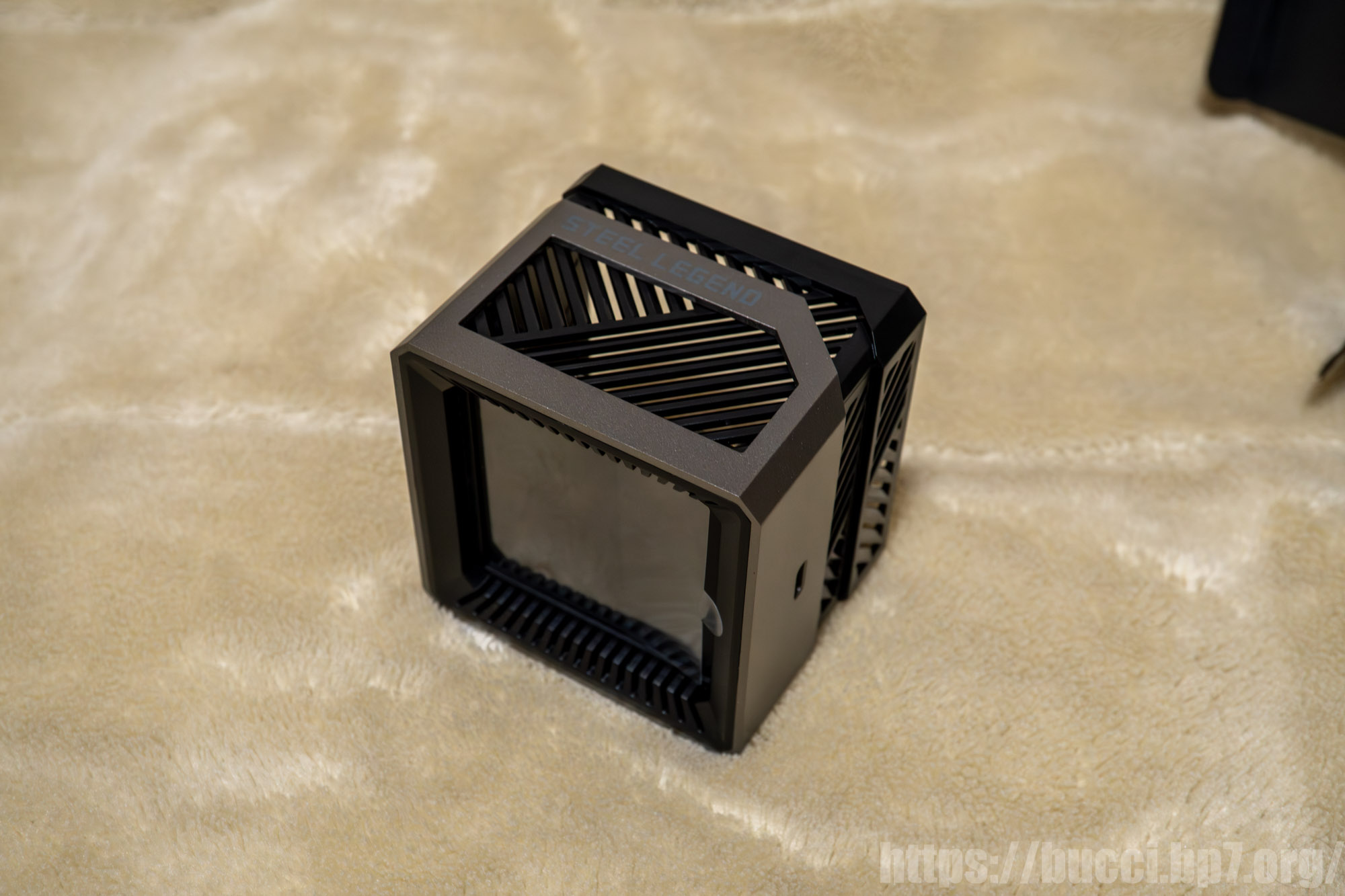

　LCD は 3.4inch サイズであり、ヘッドにマグネットで吸着する。

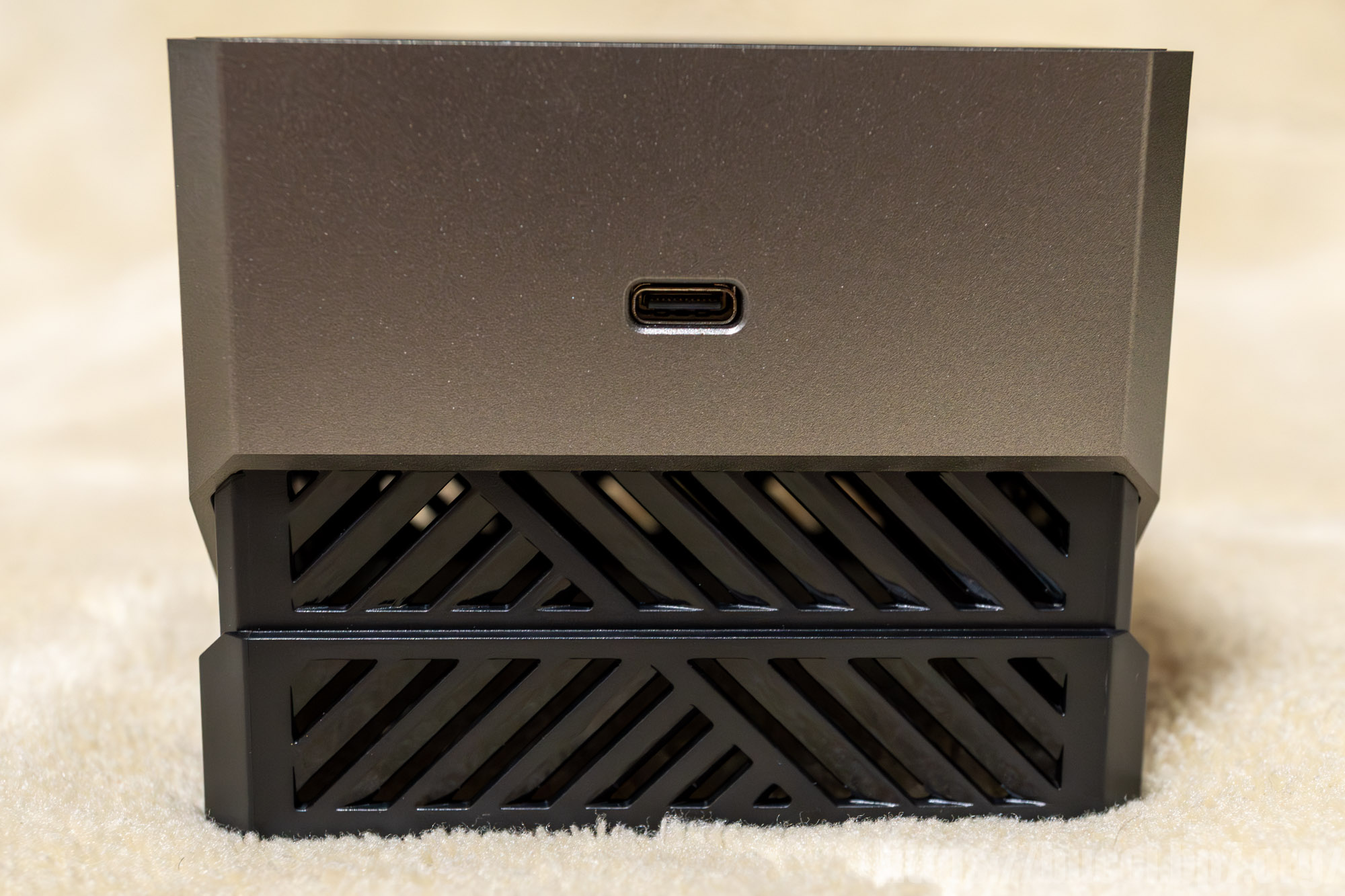

　PC とは USB Type-C 形状の付属ケーブルで接続される。
　どの方向でヘッドと合体させても、LCD 表示はソフトウェア制御で回転させることが出来る。

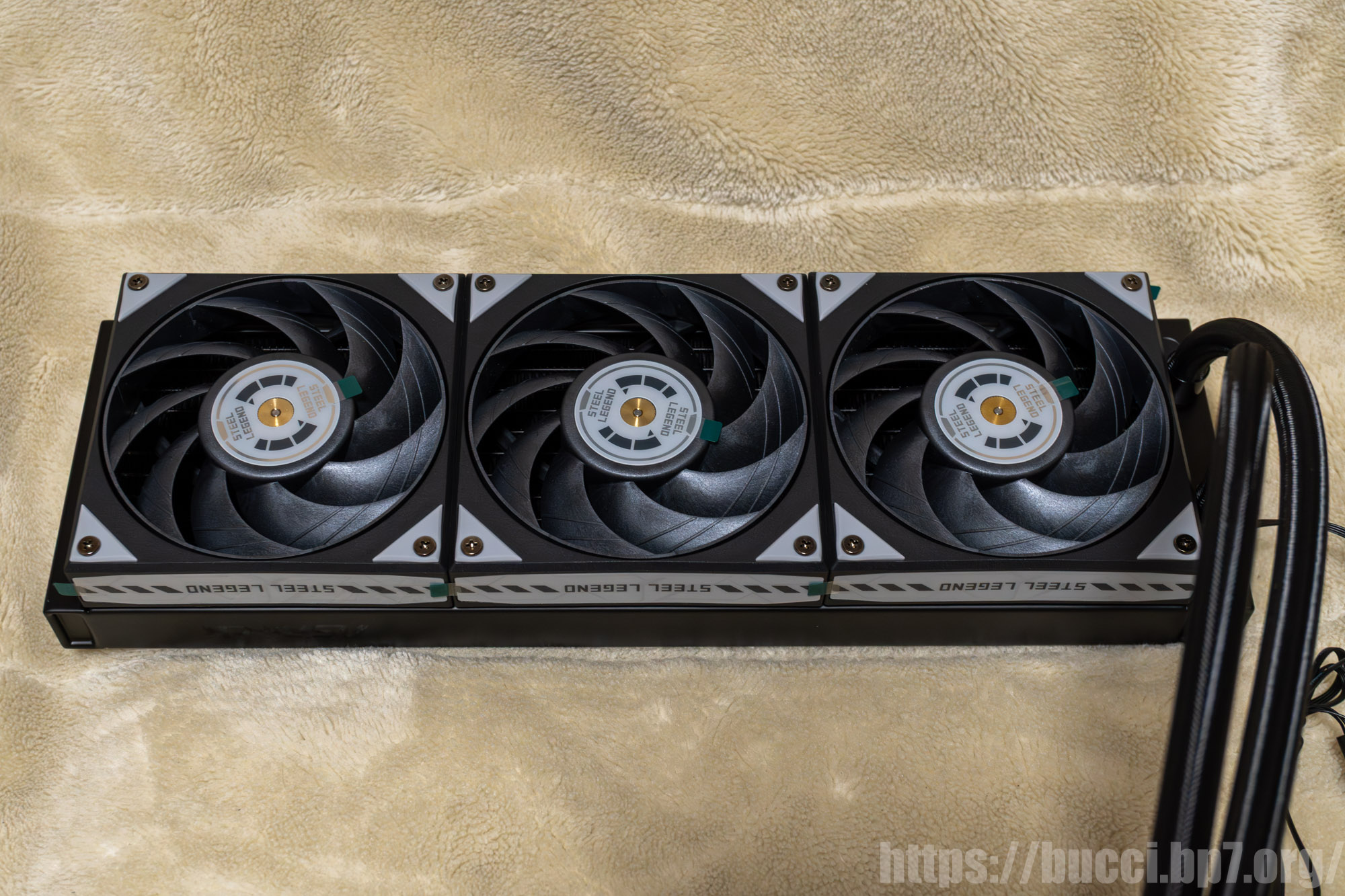

ラジエーターとファン

　ファンは予め装着された状態になっている。
　デイジーチェーン形式をとっているので、ケーブルの本数が少なくかなりスッキリしている。

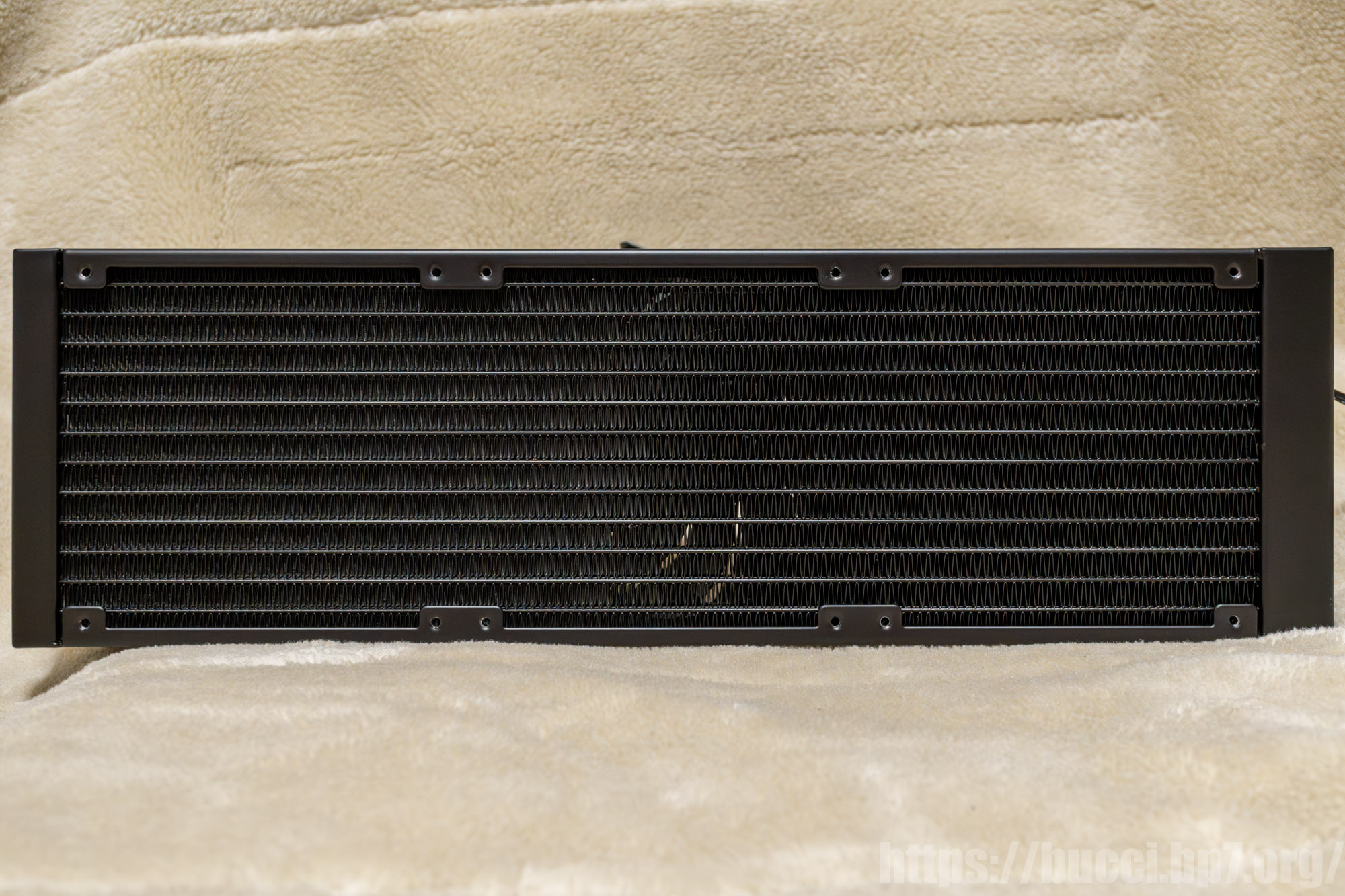

　アルミフィンは当然だがとても綺麗に並んでいた。フィンの潰れなどは見受けられない。

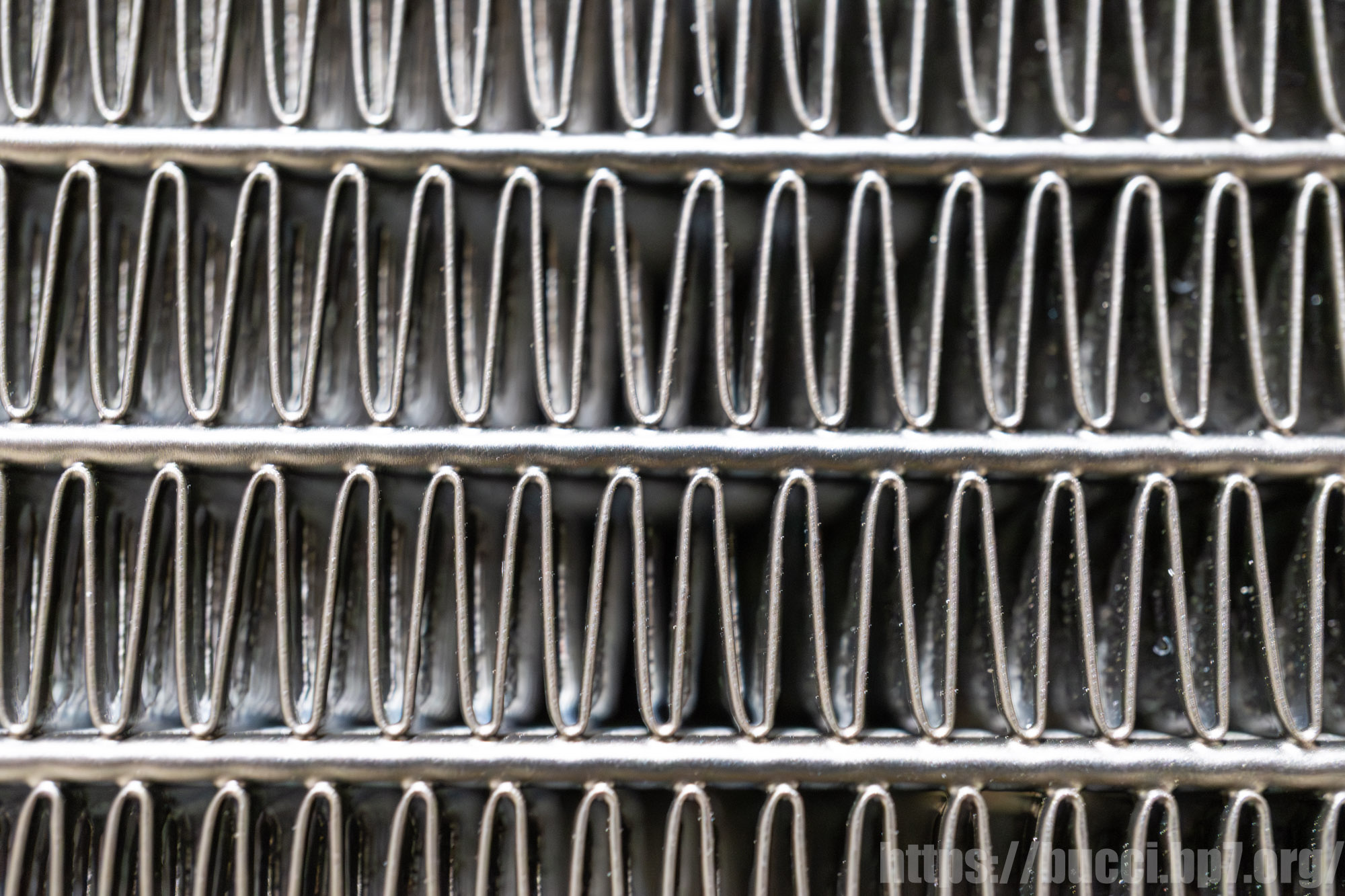

　アルミフィンのアップ。

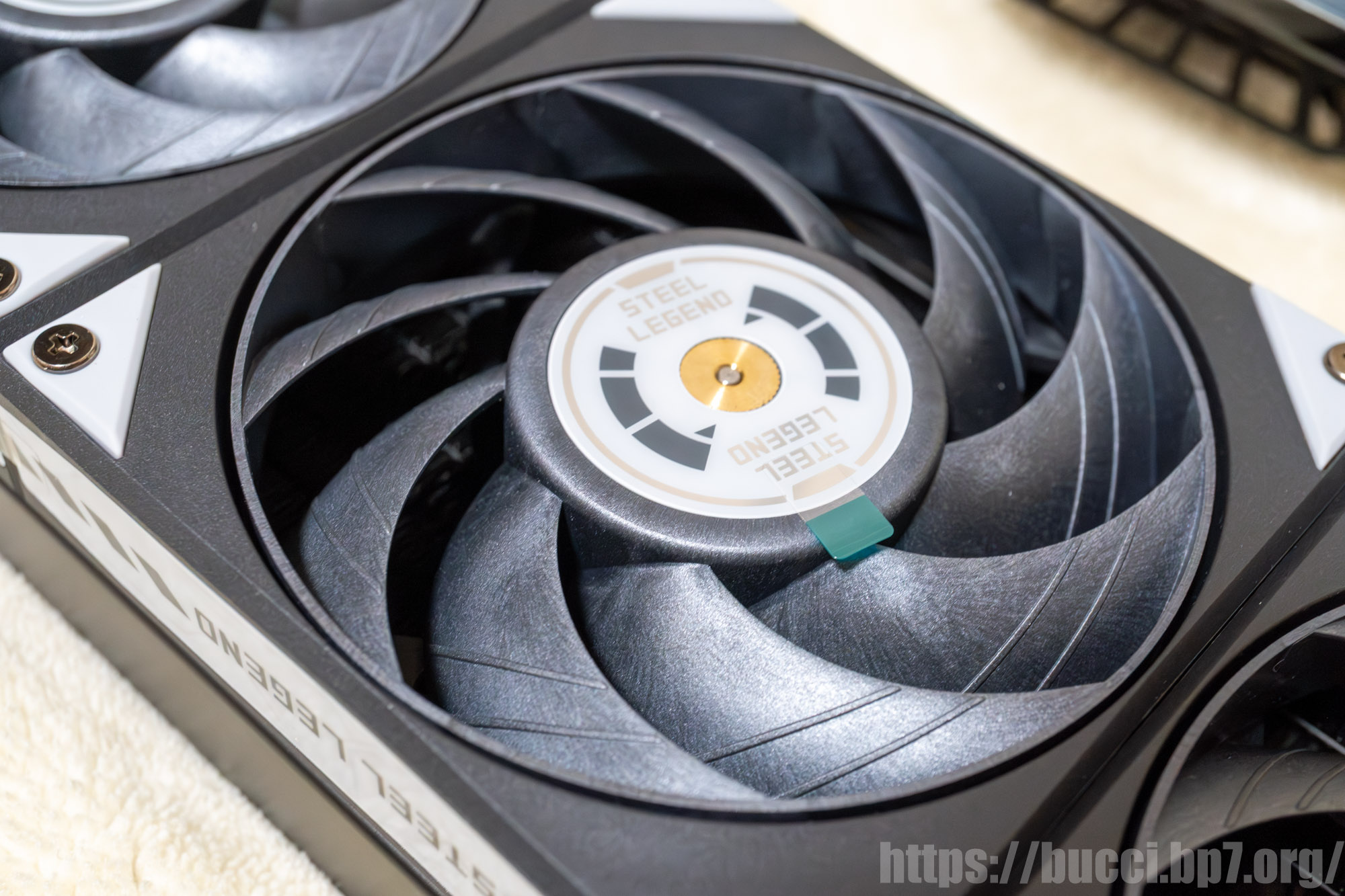

　ファンを 1 つクローズアップ。
　ブレードは航空宇宙グレード液晶ポリマーから成形されており、中心の黄金色部分が銅合金ベアリングハブだそうだ。
　これに合わせてデュアルボールベアリングを採用しており、全体として高耐久を狙った設計になっている。

チューブ

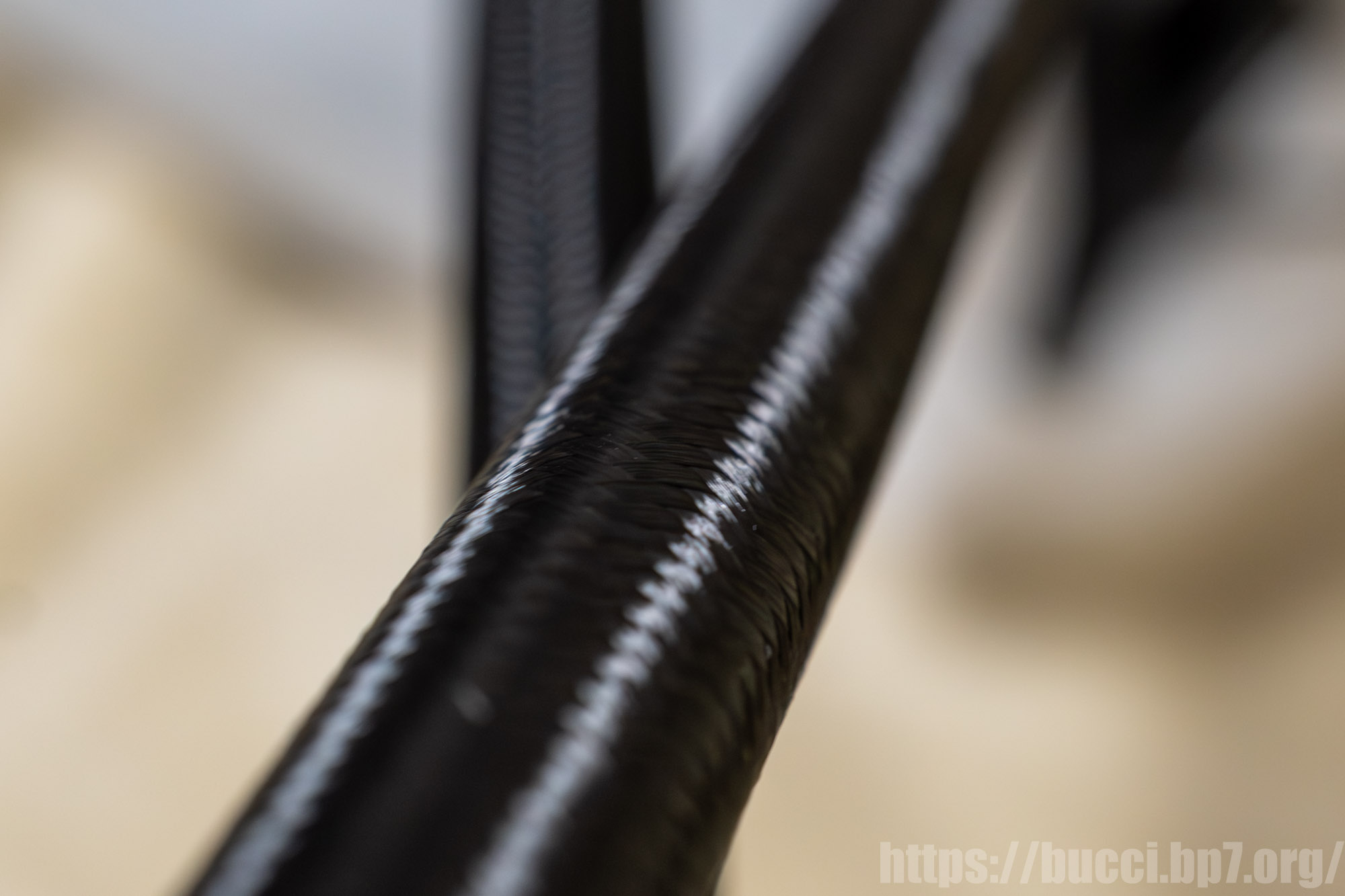

　チューブは IIR (ブチルゴム) + EPDM (エチレンプロピレンジエンゴム) で出来ている。この両素材は共に高耐久性を謳うもの。
　更に丁寧にスリーブ加工することで高級感を与えてくれている。

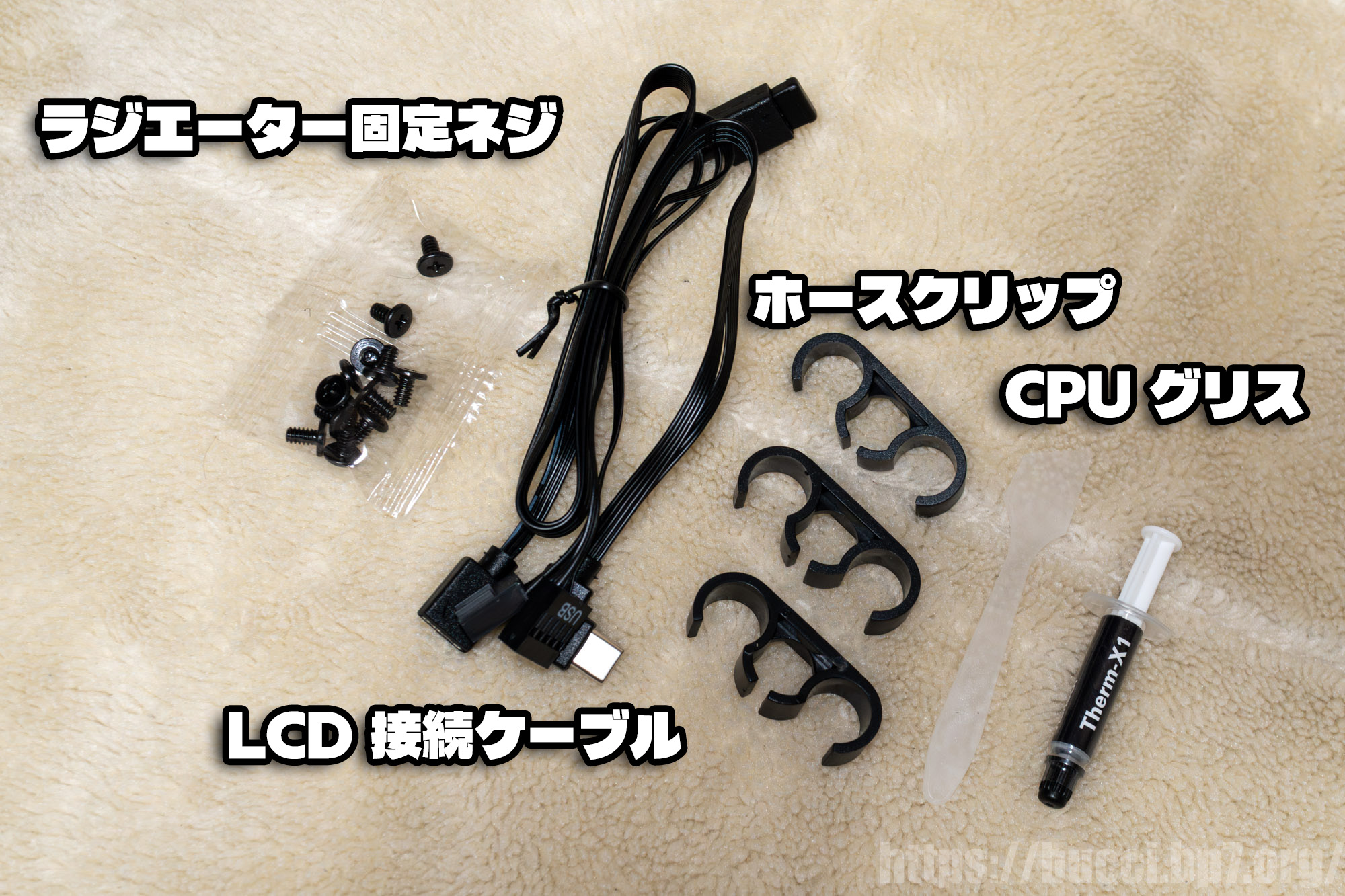

付属品

　これらはパッケージの Accessory と書かれた箱に入っている。
　上の 3 つの写真の通り、

ラジエーター固定ネジ
LCD 接続ケーブル (USB Type-C)
チューブクリップ (写真中ではホースクリップと表記)
CPU グリス & ヘラ

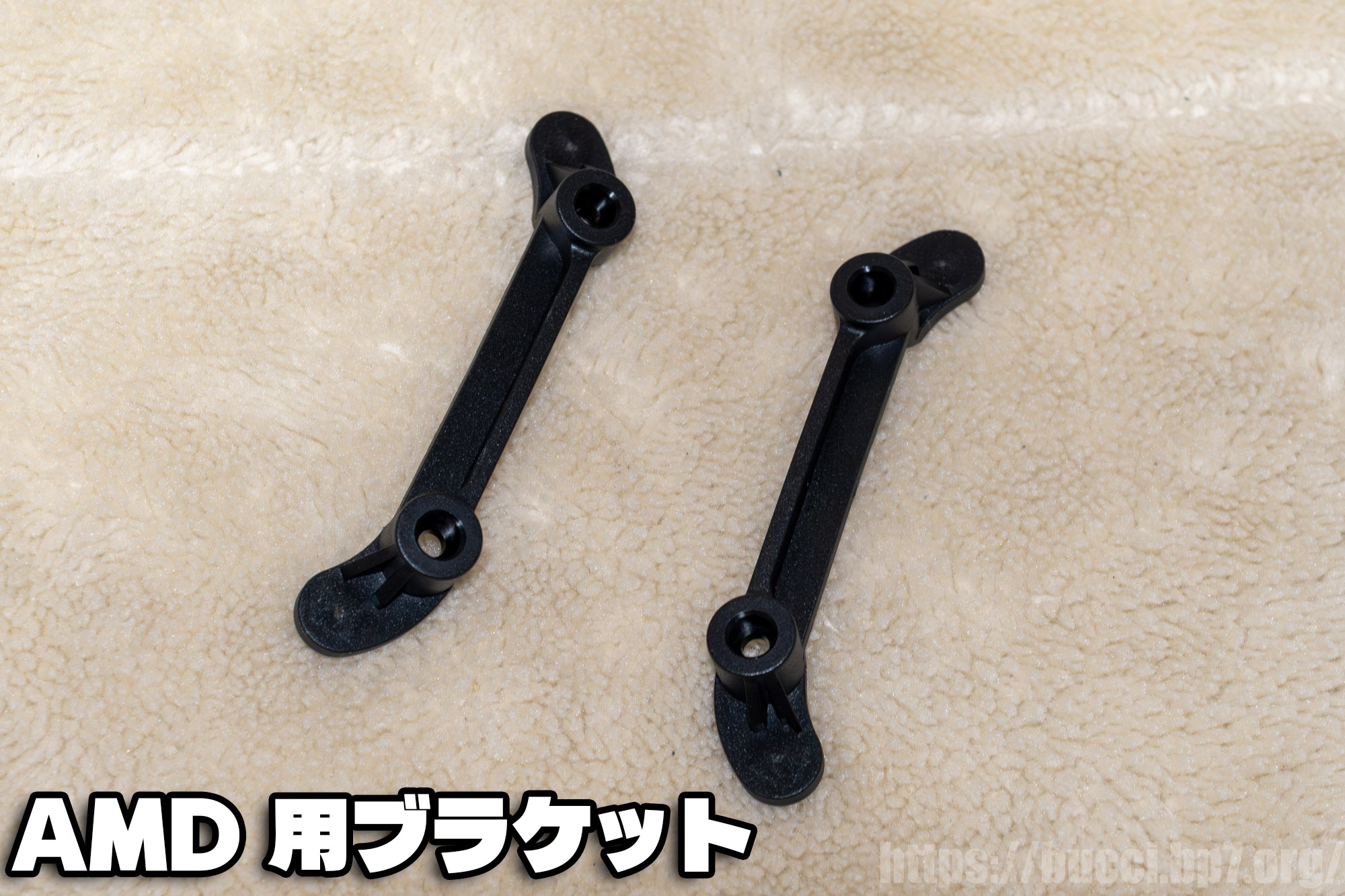

AMD 用マウントブラケット

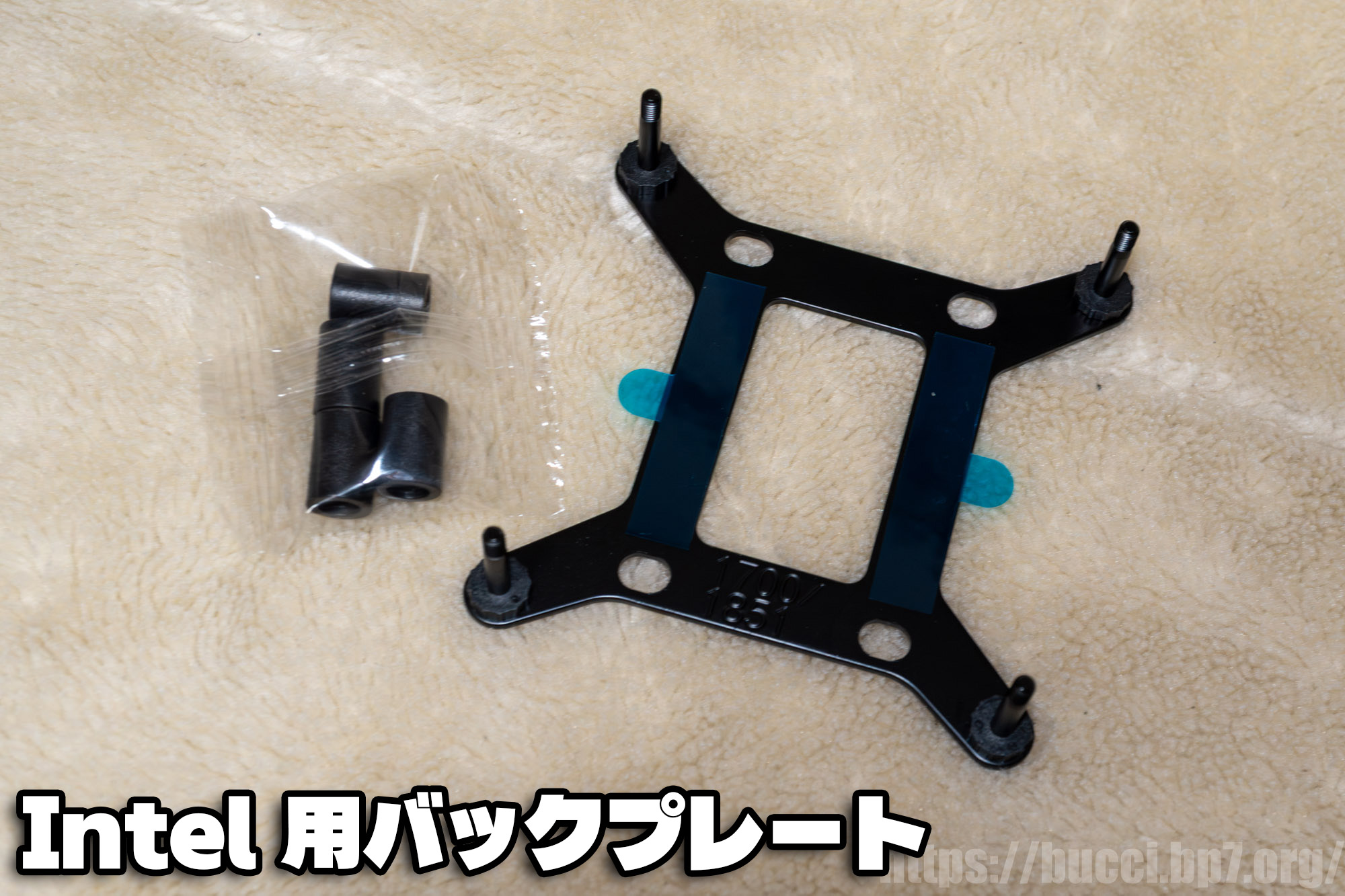

Intel 用バックプレート

　が付属する。

取り付けする

　5 年振りくらいに PC ケース内の完全清掃を行いながら簡易水冷の付け替え作業となったので、約 6 時間も掛かってしまった。
　今回は簡易水冷に関しての記事なので細かい所はすっ飛ばし、本製品のマウントに関する部分のみを紹介する。

ラジエーター固定　

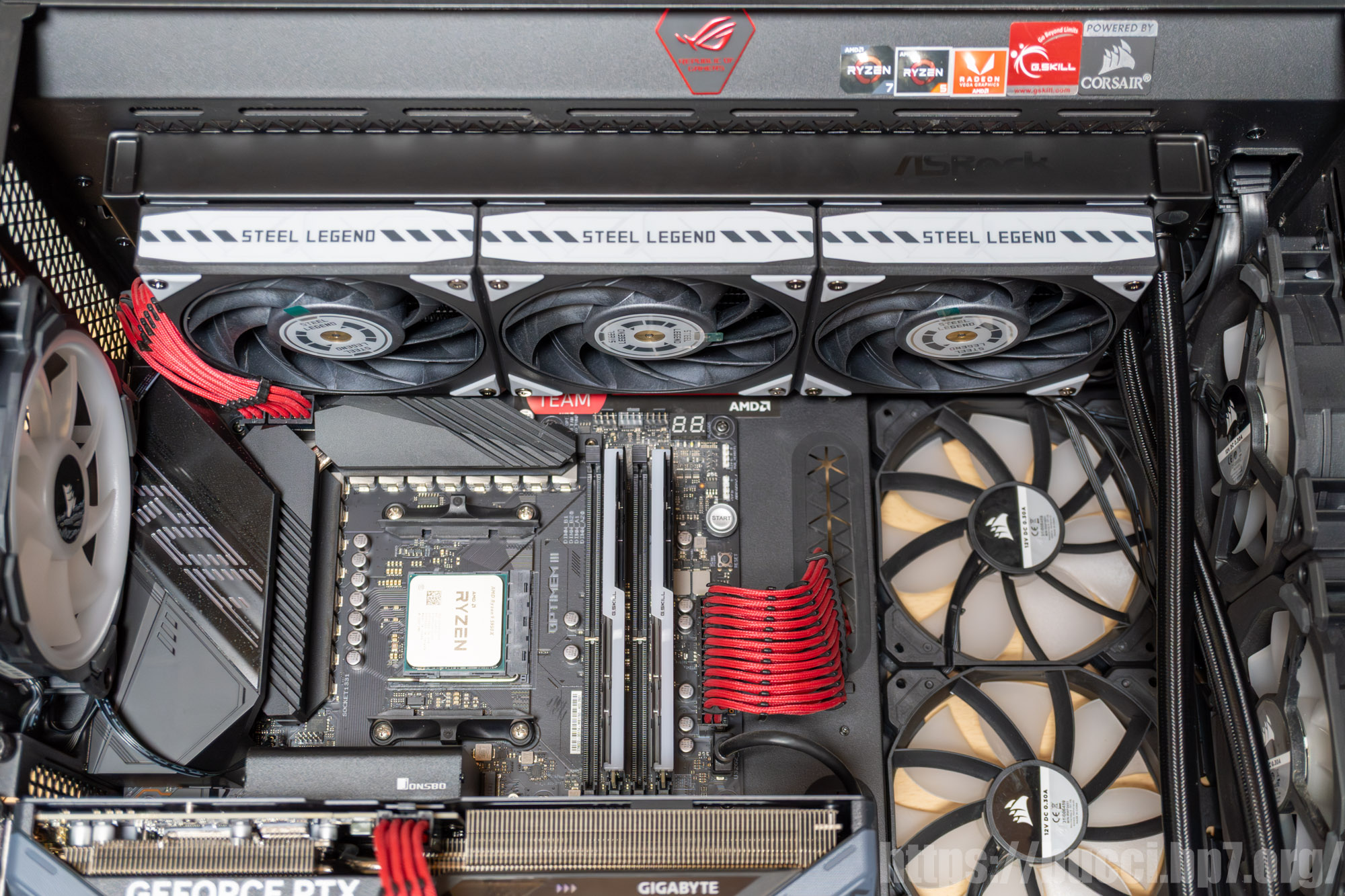

　今まではフロントにマウントしていたが、今回からはケース内トップに移行した。
　Corsair 5000X RGB というケースなので、中身が広めかなーと思ったけど結構きつきつだった。
　EPS 8+4pin の 4pin 側ノッチにファンの防振ゴムが干渉したので防振ゴムを外す事で回避した。

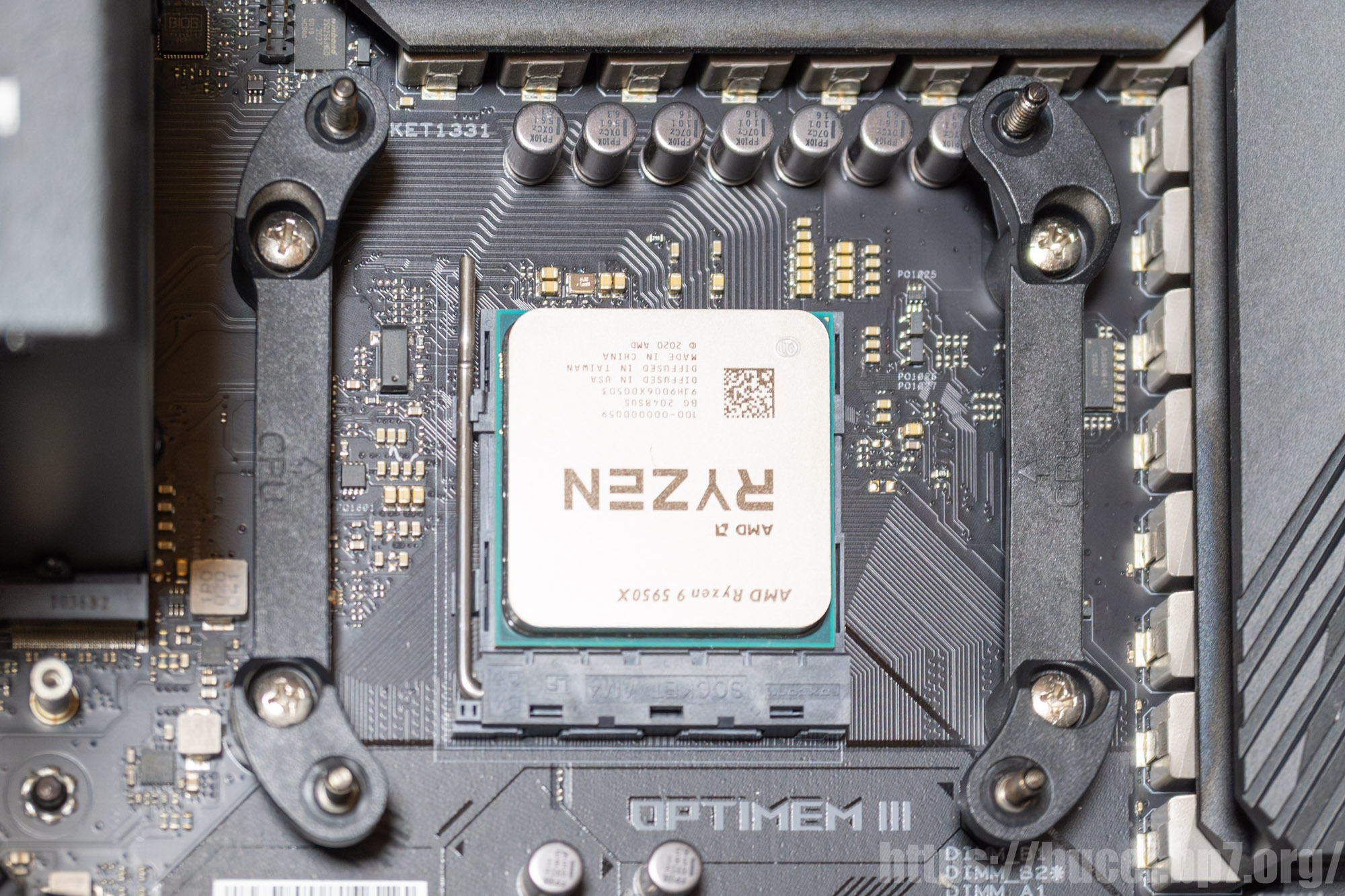

　AMD 用マウントブラケットの取り付け。
　マザーボード標準ブラケットを取り外し、ネジを再利用してマウントブラケットを交換する。
　取り付ける向きは CPU 方向に矢印がついているので、それに合わせれば良い。

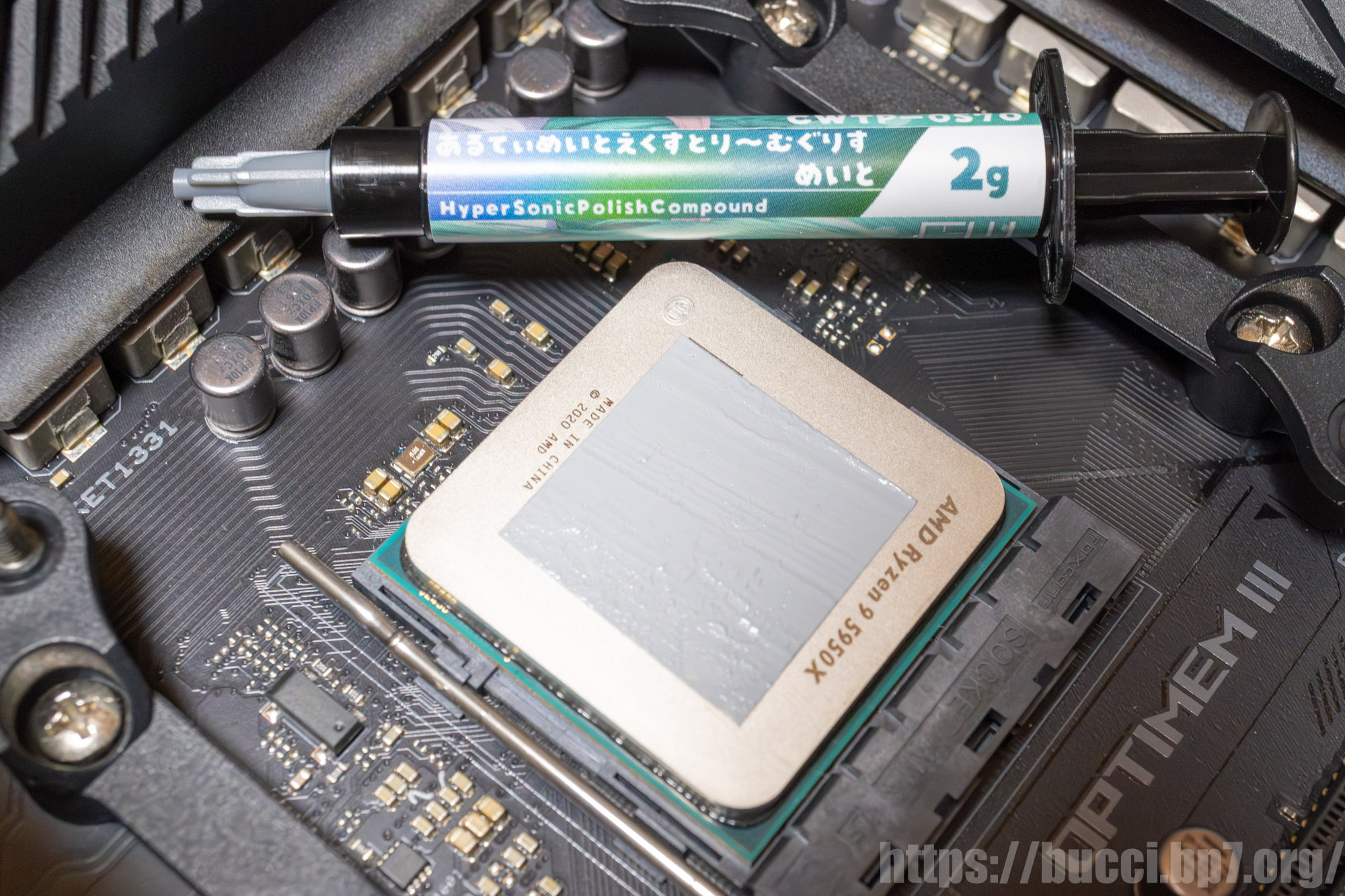

CPU グリスを塗る

　付属のグリスは使わず「あるてぃめいとえくすとり～むぐりすめいと」を使用した。
　これは非常に熱伝導率が高く、尚かつ塗りやすい柔らかさを併せ持つ良いグリスだった。
　具体的な熱伝導率は明記されていないが、同社グリスの中でも最高指標となっているので、20W/m･K 以上あるのかもしれない。

タイムリー〔グリス〕えくすとりーむぐりす 2G あるてぃめいとめいと 1stモデル CLOCK WORK TEA PARTY グレー CWTP-EG2GUM-L

タイムリー

¥2,200 （2026/05/05 19:27時点 | Yahooショッピング調べ）

Amazon

＼楽天ポイント4倍セール！／

楽天市場

＼商品券4%還元！／

Yahooショッピング

ポチップ

ヘッド固定と LCD マウント

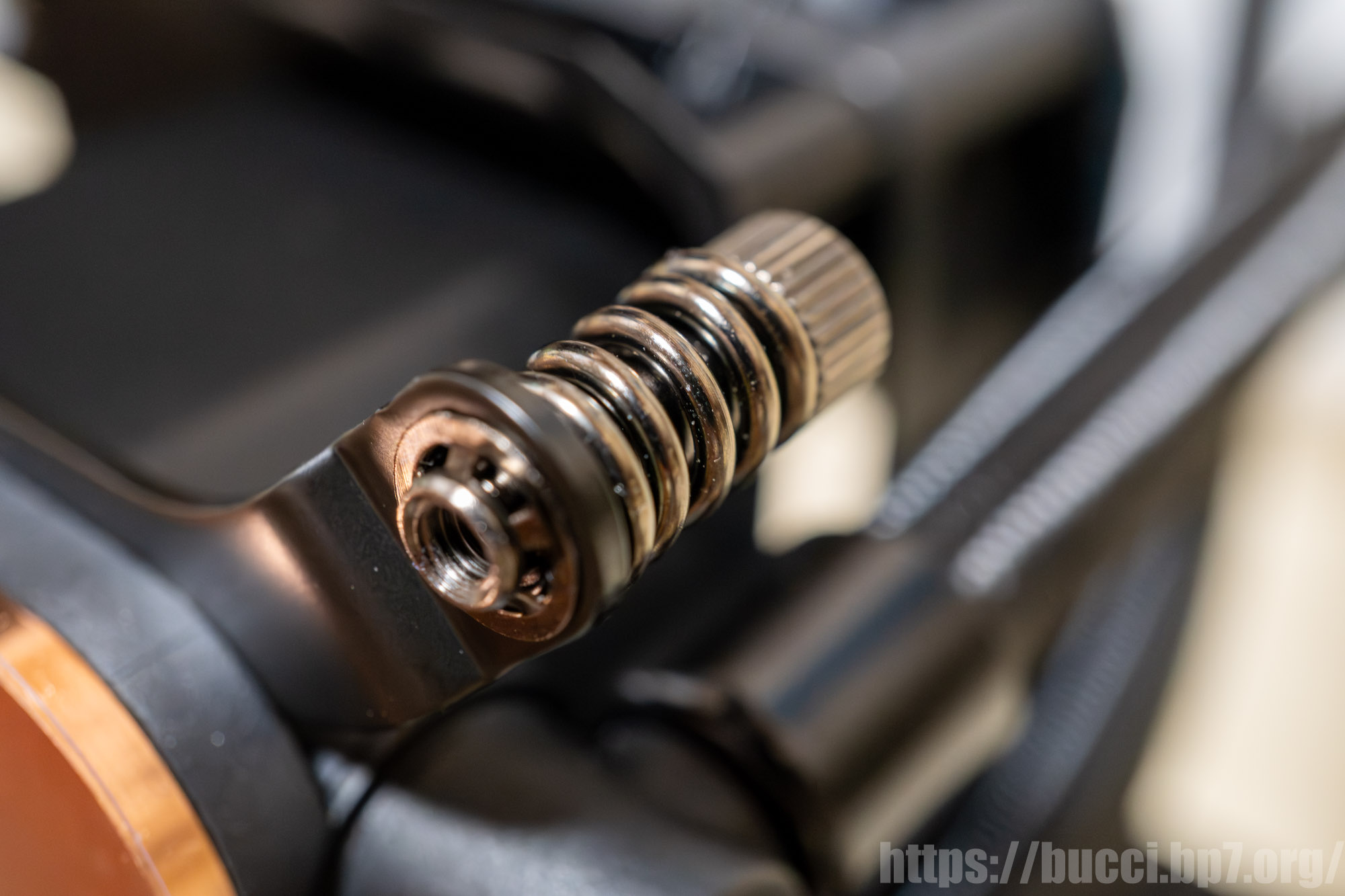

　ヘッドのネジ穴をマウントブラケットのネジに合わせ、対角に且つ、数度に分けてネジを締めていく。
　LCD はマニュアルだと USB 端子が下方向を向くように取り付けると書いてあったが、そこはチューブと接触しちゃうのでちょっと無理があるのでは? と思い、USB 端子が左を向くように被せてみた。

最後の配線を済ませる

　LCD から伸びるケーブル、ラジエーターファンの接続を行う。

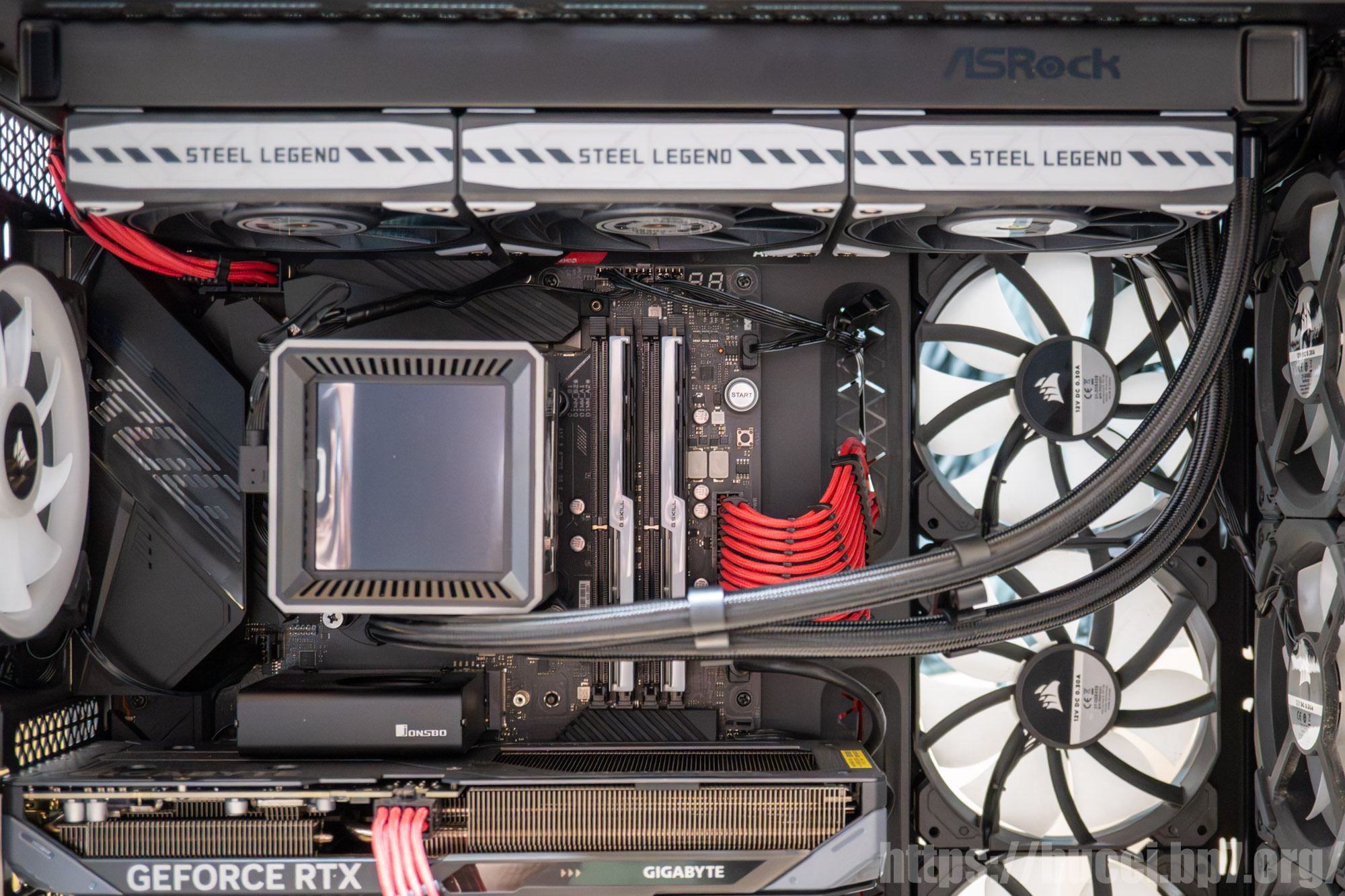

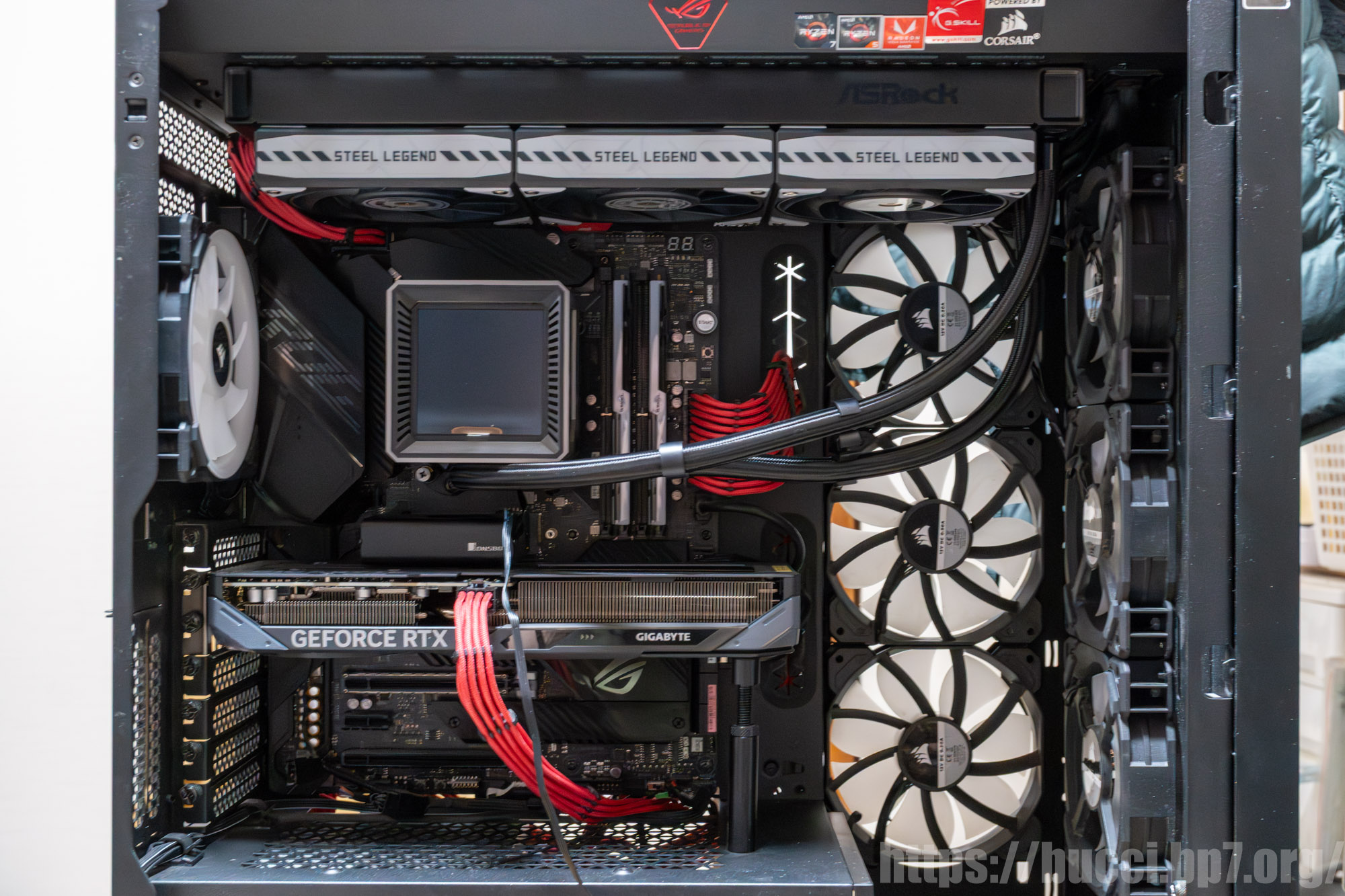

　完了した図がこちら。
　LCD からのケーブルがばらけていると目立ちそうだったんで、見えにくくするためにスパイラルチューブで纏めてみた。
　LCD のケーブルもファンケーブルも共に一旦裏面に逃がしてから、必要分を再度表に引っ張って接続をしている。これでも大分目立たないようには出来たハズ。

　また、LCD から伸びるケーブルは正直短いので、裏に回すと USB ヘッダの端子に届かない状態になった。

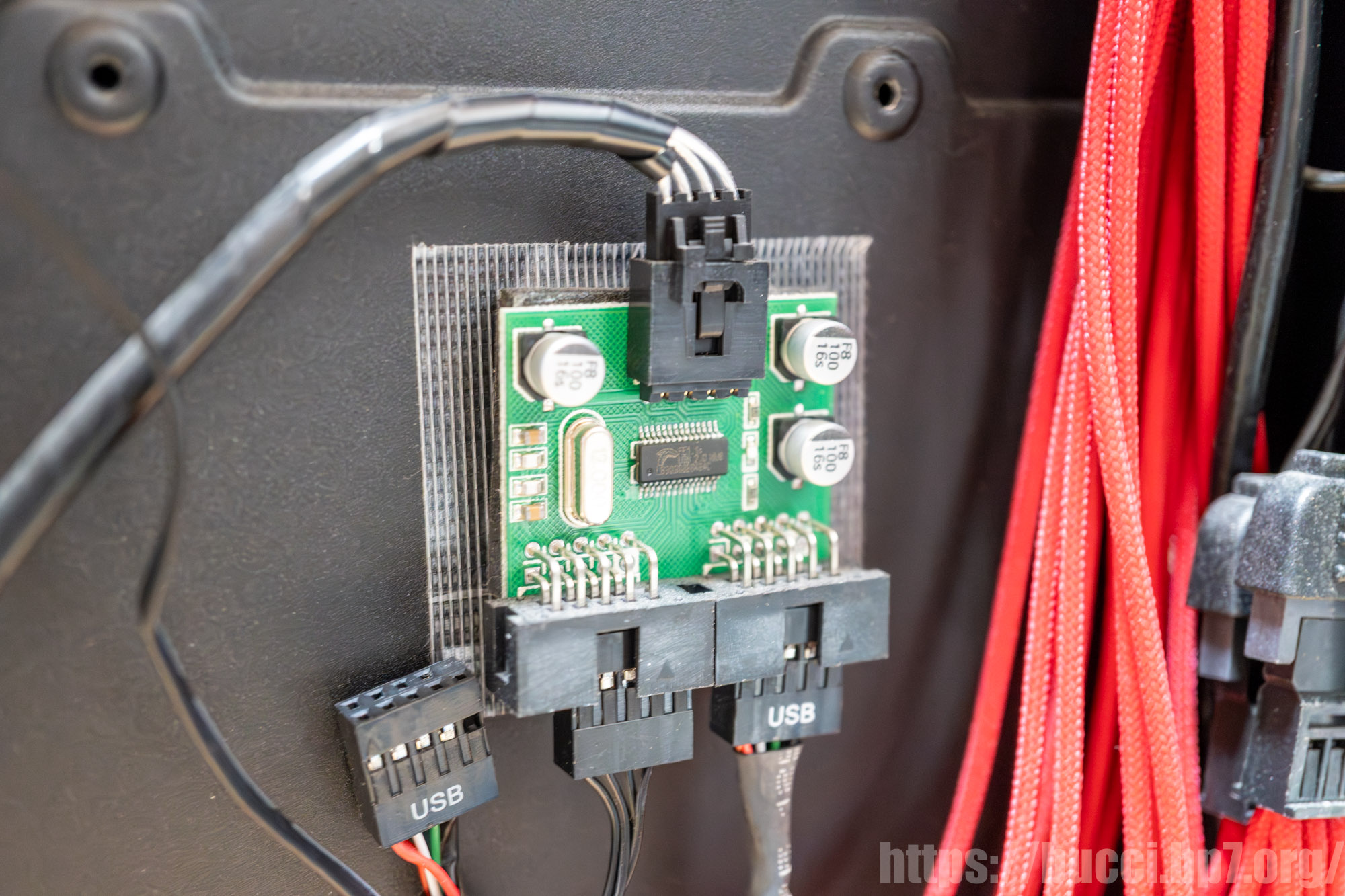

　たまたま内部ヘッダ用 USB ハブを付けていたので、そちらへ接続することで対処できたが、普通にマザーボード上の USB ヘッダに繋ごうとしていたら表を縦断して汚い配線にするほか無かったのが怖いところ。

PC を起動して負荷を掛けてみる

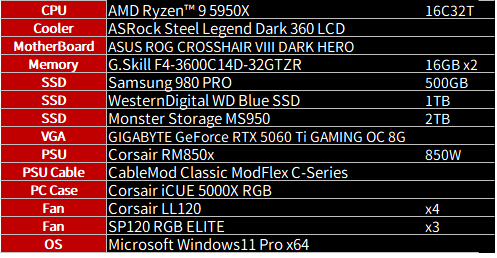

　今回、本製品を載せたマシンのスペックはこちら。
　5950X はド定格仕様。

　多くのデータは取っていないのでサクッと書いてみる。

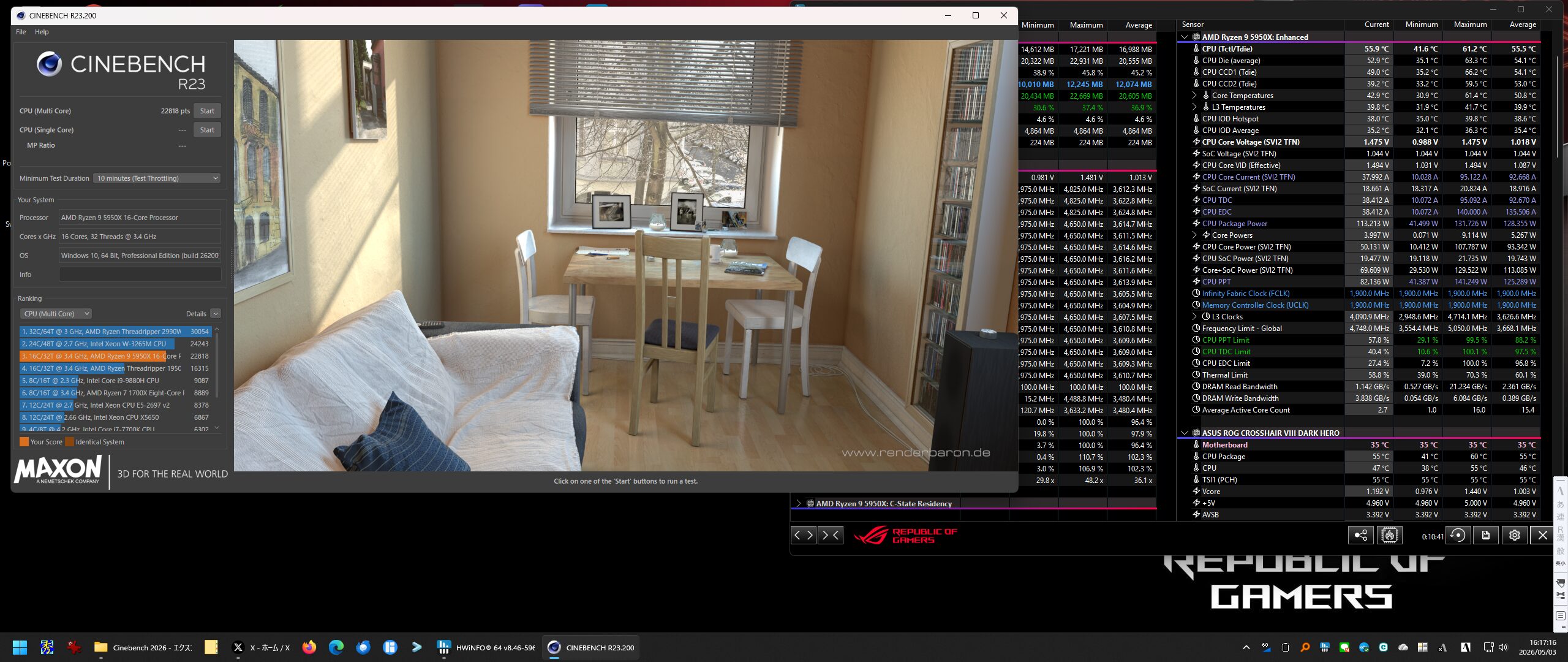

　先ずは定番な CINEBENCH R23 を実行してみた。これはマルチコア 10 分ループの奴。
　室温 27 度、ポンプ 3,000RPM、ラジエーターファンは自身が許容できるノイズレベルにピークが来るよう、調整済み。(大体 1,500~2,400RPM)

Tdie Max 61.2 度、Ave. 55.1 度
VRM Max 53 度、Ave. 52 度

　という具合によく冷えてくれている。

　続いて CINEBENCH よりも負荷の高い HEVC エンコード実行時、Corsair H150i との比較入りがこちら。
　但し、H150i は掃除してない且つ 6 年使用という状態が悪いタイミングの計測な点に要注意。
　尚、室温は共に 28 度で合わせている。

　CPU 温度は約 8 度の低下、H150i には存在しない VRM ファンにより VRM の温度低下は著しい物がある。

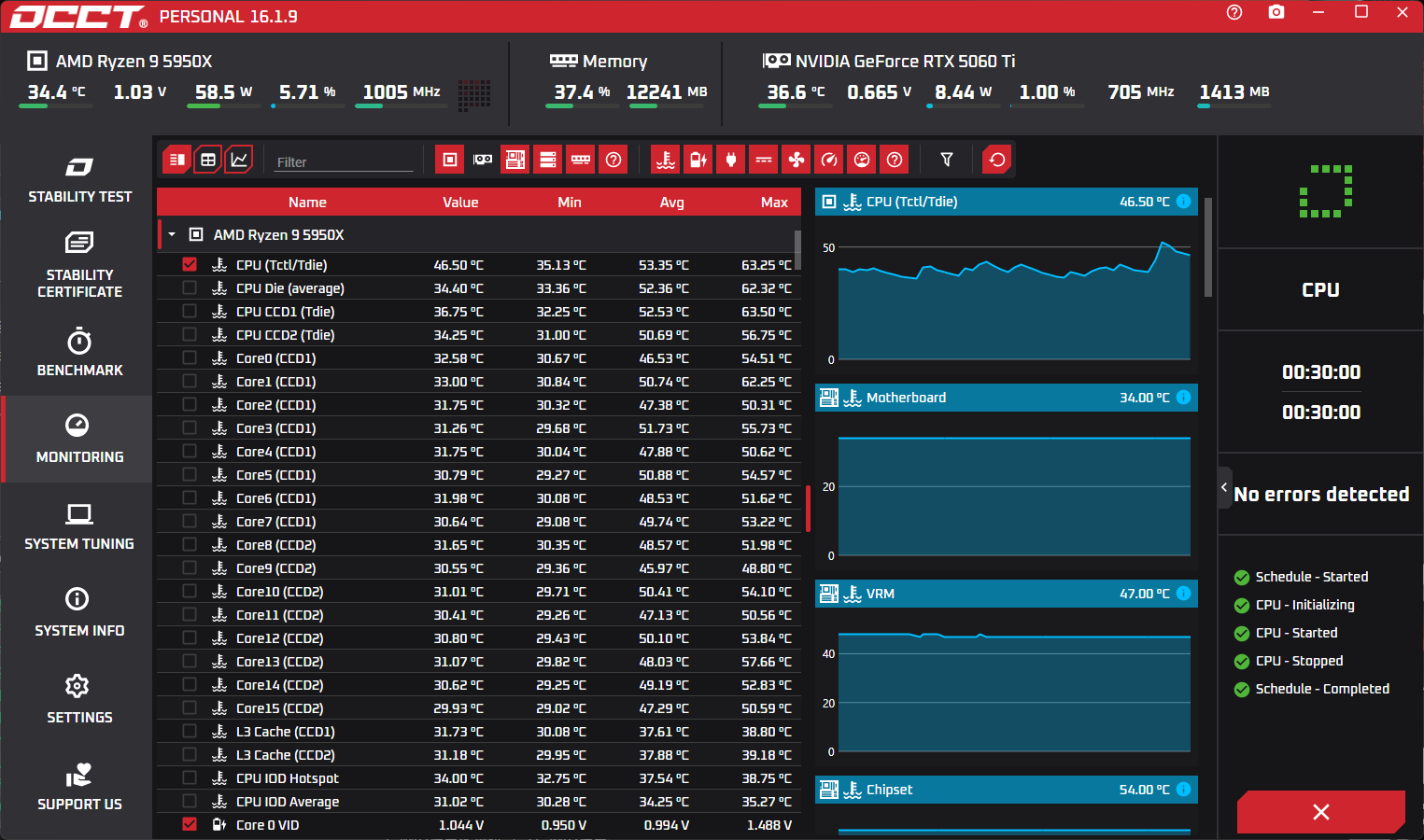

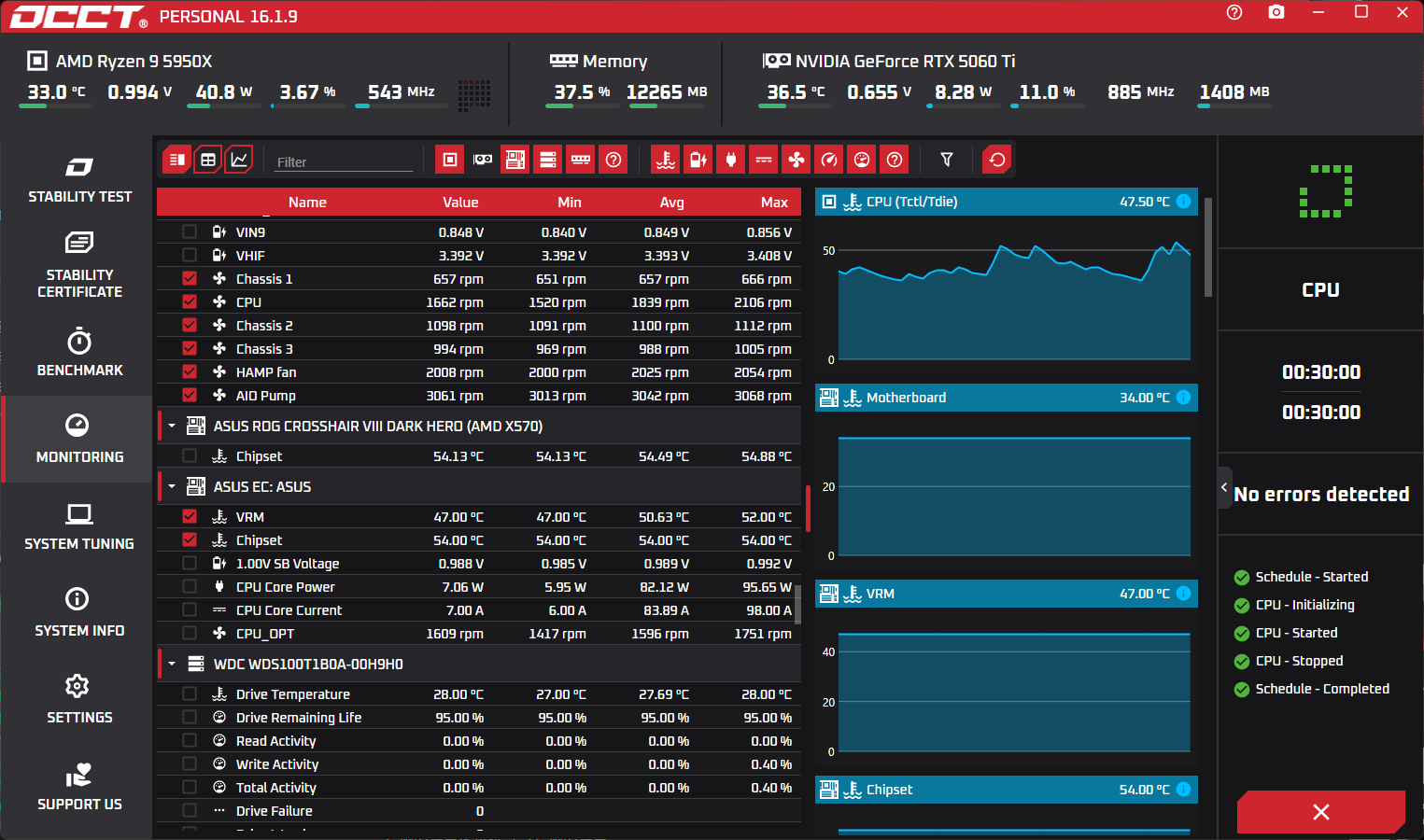

　別途 OCCT CPU も久しぶりに回してみたが、30 分ループで Tdie Max 63.25 度、VRM Max 52 度と、こちらも非常に良い結果をもたらしてくれた。

　総じて冷却性能に関してはなんら文句のない冷え具合である。

Polychrome DISPLAY という物

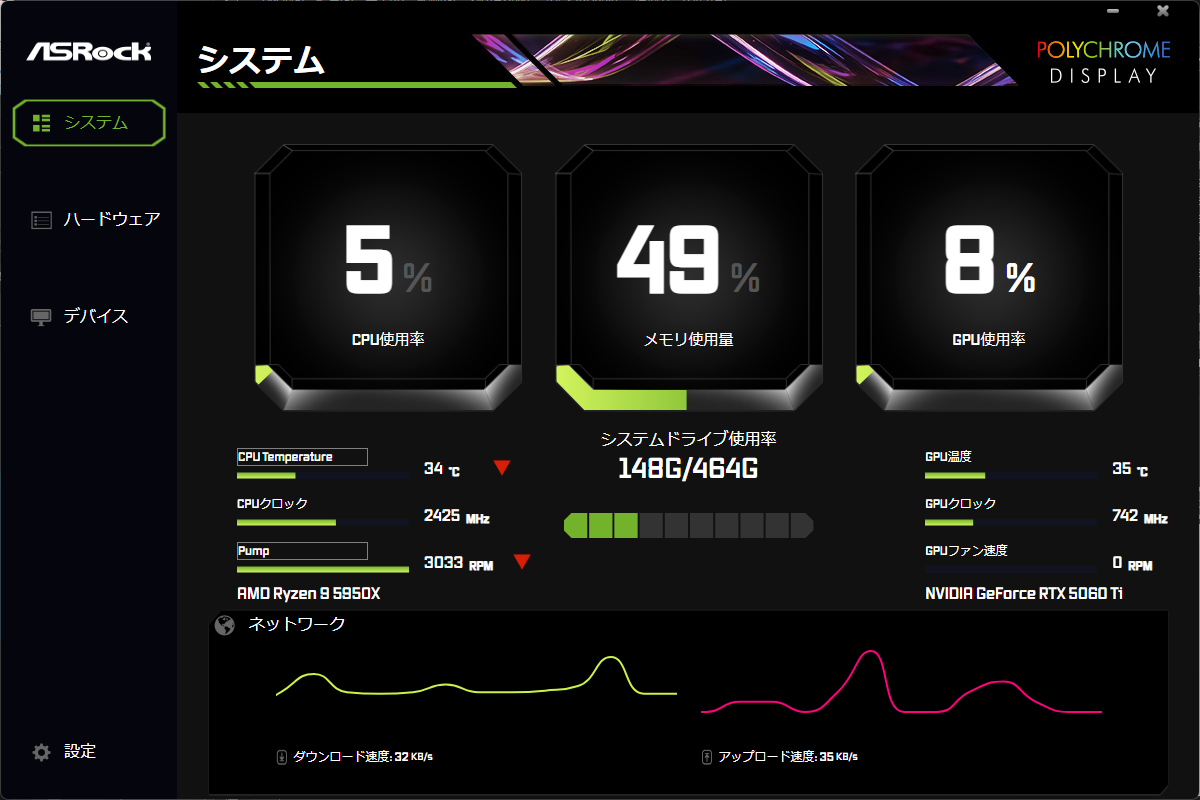

　本製品の LCD 表示に関わるソフトウェアが Polychrome DISPLAY という。

　この様にシステムをモニタリングした物が LCD に表示されるわけだが、如何せんこのデータがあてにならない。

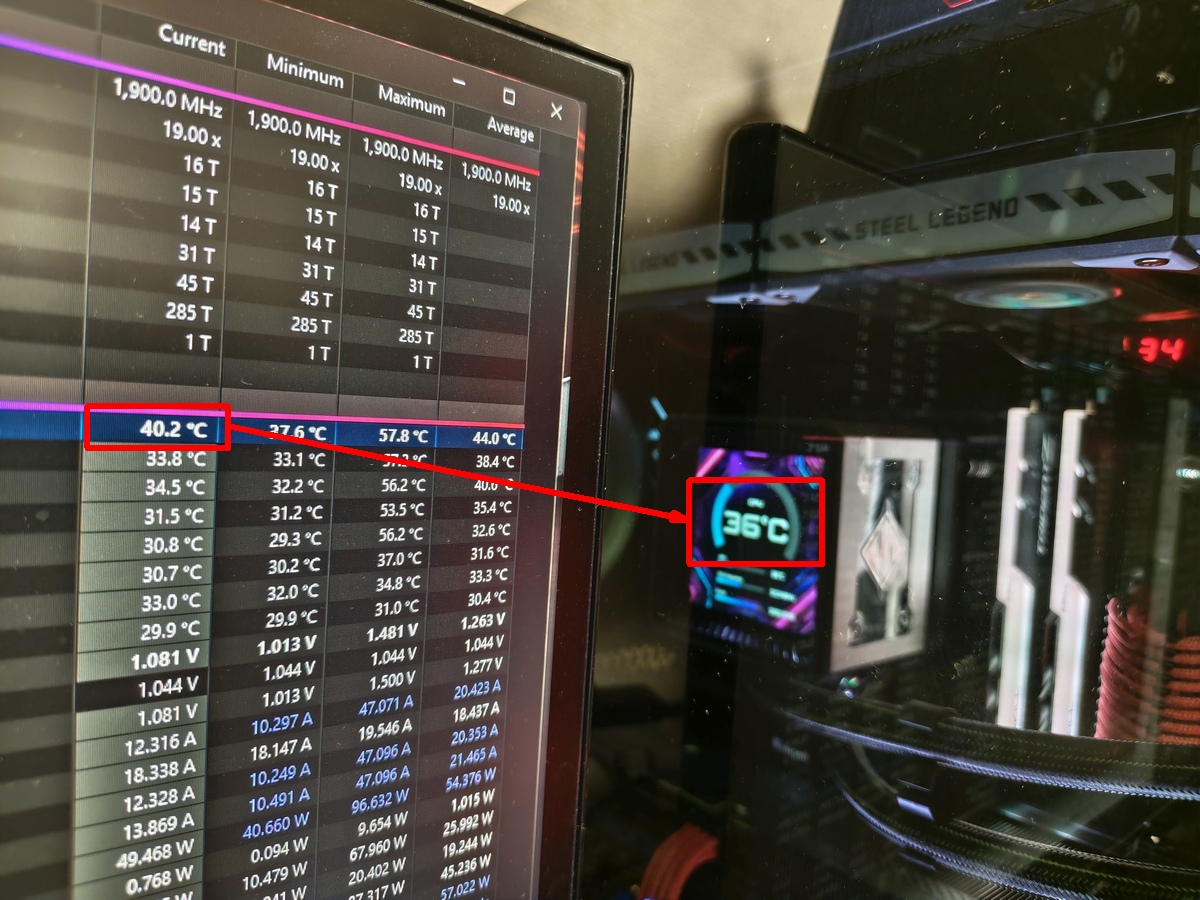

　CPU 温度に関しては、個人的にこれが絶対だろうとしている HWiNFO の CPU Tdie との乖離が大きいのである。
　データリフレッシュのズレから来る物かと思ったけど、そうでもない。そしてどの温度データにも似つかない。どこからデータ拾ってるんだろうかと謎である。

　これとは別に Turing Smart Monitor という 3.5inch モニターでステータス監視出来る奴を持っているから、LCD の表示は不要だなと言う結論に至った。

　尚、適当に表示していても BIOS で USB バスパワーを PC の電源が切れても供給し続ける設定にしてあると、LCD がフリーズしたまま常灯するのであまりよろしくない状態になる。
　Polychrome DISPLAY 側で「スリープモード」の設定があるが、ソフトウェアが終了しても初期値 60 秒経過したところでスリープしてくれないのでなんだかなぁ…… だった。
